行業應用系統的拼接墻接入解決方案

一、 拼接墻應用的發展趨勢

    大屏幕數字拼接墻系統是投影顯示行業中，面向集中控制顯示領域的專業應用市場。它的產生、存在及所發揮的作用，是伴隨著可視化信息技術的高速發展，在各行業的監控可視化需求急劇擴大的今天，越來越顯示出它的重要作用。大屏幕數字拼接墻的產生，最初是突破單臺顯示器顯示信息量和面積嚴重不足的遺憾，利用獨具的拼接縫隙小、高分辨率、超高清晰度大尺寸顯示面積等特點，實現對應用系統的集中顯示和分區管理。

    在大屏幕拼接系統的應用初期，由于多屏拼接控制器能力和軟件技術的局限，很多用戶只是簡單地將大屏幕接墻作為超大的顯示器的功能使用，大屏幕拼接墻系統的集中控制和綜合管理功能尚未被深入應用。人們一度將它看成是“面子工程”而掩飾了對其真正應用功能的認識。

    當前很多用戶對拼接墻的認識和理解，往往更多地關注在顯示技術和屏幕類型上。大屏幕作為一個顯示系統，其顯示畫面效果的優良無可否認應該首先得到重視和關注的，但隨著投影技術、屏幕技術的日趨成熟和完善，顯示部件只是作為系統的常規基礎硬件考慮。伴隨著自動化技術和網絡技術的不斷發展，行業應用的超高分辨率應用畫面是否能得到快速完整的顯示，已成為拼接墻行業廠家共同關注和努力攻克的一個難題。

    目前像電力自動化調度系統、軌道交通自動化管理系統、工業生產自動化控制系統、城市三警合一智能聯動控制系統的大數據量、多應用的智能化集中監控系統，如何在拼接墻安全、快速的顯示？更加促使了大屏幕拼接墻的技術，向多屏處理器和控制軟件與用戶應用系統的緊密集成與控制能力的提升這個方向轉移。為此業界各家在綜合應用和控制管理技術的領先水平，是體現其是否具備強大競爭優勢的標志。

應用系統對拼接墻系統新的需求

二、 1) 集中接入與顯示 越來越多的應用系統在大屏幕的控制觀念和應用方式上，趨于集中顯示，分散控制。用戶控制系統中眾多的子系統，包括：圖像監控子系統、數據傳輸子系統、調度管理子系統等專業系統，多個應用系統的接入與共屏靈活顯示，是行業應用新的需求。 2) 超大面積高分辨率顯示 集中調度控制中心是集實時信息收集、傳遞、處理、顯示于一體，用戶多種綜合應用系統特點是大信息量、實時顯示處理，要求大屏幕拼接墻滿足在同一時間對多個應用的監控需求，有一個整屏顯示高達1024×M(行)，768×N(列)的高分辨顯示平臺才能滿足高清晰、大面積的精細顯示。需求特點細分為： * 統一顯示分區顯示 整個拼接墻系統可作統一集中顯示，亦可同時作分區分散管理顯示。 統一顯示：全屏可作為統一邏輯屏形成一個超大桌面，用以顯示大信息量的GIS、GPS應用、用戶應用系統、歡迎辭等；同時，全屏可任意分多個功能區，各功能區將按照應用需要顯示各種信號。 分區是虛擬的，用戶如遇應用改變，只需通過使用簡單界面設置即可改變分區的屏數，無需物理改變接線。 * 多信號綜合顯示，要求系統靈活性高 整個系統實現對所有視頻信號、計算機信號、網絡工作站信號進行顯示。用戶可對視頻信號、計算機信號、網絡工作站信號以窗口形式進行靈活控制和管理；同時亦要求實現對視頻信號、計算機信號以實時直通方式顯示的控制管理，切換操作方便、快捷。 * 應用系統超高分辨率顯示 以往多年在電力、電信、軌道交通行業的應用系統大多基于UNIX操作系統，UNIX網絡應用在大屏幕上非常普遍。然而近幾年應用軟件系統逐漸向Windows平臺的轉移，如：基于3S(RS、GIS、GPS)應用的規劃、國土資源、數字市政、城市建設、城市監控等，這些行業應用要求顯示系統能顯示大容量、高分辨率高的電子地圖。由于Windows 體系中不支持X-window，就要是通過抓屏方式來顯示，這樣，也僅僅只能顯示一般顯示器的分辨率圖像，即只能與用戶顯示器的普通分辨率一致。超高分辨率顯示就很難解決。

高分辨率圖像顯示解決方案

三、 拼接墻

    1) 網絡信號在拼接墻系統的應用需求

    隨著網絡技術的不斷發展，在大屏幕拼接墻上對網絡信號的顯示功能，是最基本也是非常重要的需求。像遠程工作站信號、遠程數字IP視頻監控信號、局域網上的計算機信號、筆記本等均有通過網絡方式接入拼接墻系統顯示的需求。這些顯示需求，在監控系統，如監控指揮中心、控制調度中心、應急中心、決策中心越來越顯得重要。一個完整的監控指揮系統通常由多個子系統組成，這些子系統大都要求能顯示多組高分辨率信息并快速地動態刷新。

    2) 拼接墻業界高分辨率網絡應用顯示存在的問題

    目前拼接墻業界眾多廠家還是采用2到3年前已有的做法。即：

    (1) “抓屏”顯示

    網絡信號通過RGB方式“抓屏”顯示。這種方式僅僅是對原顯示器的分辨率拉大，沒有發揮拼接墻系統分辨率疊加的特點。

    (2) 在拼接墻處理器中運行顯示界面程序

    開發商針對圖像處理器上的顯示界面程序，在動態數據點不多的前提下，實現專業應用的超高分辨率實時顯示。在這種方式中，用戶顯示數據可以通過網絡、RS232、采集卡等多種方式傳輸。這種方式的最大缺點在于，必須針對每一種應用軟件集成而進行編程，完全沒有通用性，不適合實際操作。同時，要求用戶軟件小，開銷小，占用資源不大。

    3) VTRON的解決之道(VlinkExpress?網絡顯示直通車+ VSE虛屏瀏覽器軟件)

    VTRON作為拼接墻專業制造商中的領先者，在04年率先成功地開發了獨有自主產權的全球最新的VlinkExpress?網絡直通車顯示技術，使網絡信號的顯示達到實時,徹底解決了大屏幕快速刷新顯示的應用，比如：網絡工作站實時SCADA、實時GPS、網絡播放視頻等。VlinkExpress?與VSE技術的結合，打破了業界傳統的網絡抓屏功能一直采用第三方軟件來實現的方式，使用戶終端通過網絡方式接入到大屏幕拼接系統上，并在任意位置開窗、移動、任意比例縮放地靈活顯示。

VTRON拼接墻

    針對用戶工作站網絡接入的顯示需求，VTRON在推出“網絡直通車顯示”技術之后，于05年又成功推出：超高分辨率網絡顯示平臺的VirScreenTM Explorer軟件虛屏瀏覽器軟件（簡稱VSE）。該軟件提供高分辨率顯示平臺，成功地解決了傳統的高分辨率應用軟件只能安裝和運行在拼接處理器，然后在處理器桌面（即拼接墻桌面）才能的顯示這個難題。

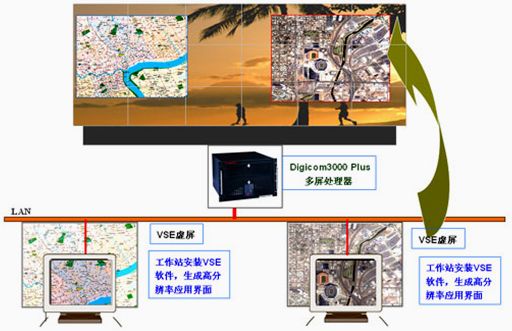

    VSE軟件安裝在用戶網絡工作站上，在該軟件運行后，用戶打開應用軟件，即可產生高分辨率界面，用戶顯示器因分辨率限制不能生成和完全顯示的圖形，通過VlinkExpress?快速網絡功能，完全地將應用軟件在大屏幕上顯示出來。見示意圖：

    圖示可以看到，VTRON拼接墻網絡顯示解決方案不但滿足了高分辨率網絡應用顯示的需求，更提供了快速顯示的能力，使拼接墻充分發揮了其高分應用的特點，特別適合GIS、GPS、實時SCADA（電力監控系統）等應用。

    VSE可安裝并部署到用戶當前主流配置的Windows 2000/XP 工作站終端上，通過這種VTRON網絡計算機增值服務軟件，原應用系統的高分應用顯示都能方便地生成高分辨率疊加圖像，快速地傳送到拼接墻上顯示。

    這套先進的解決方案已成功應用在多個行業多個項目中，如：軌道交通（深圳地鐵81屏項目）、社會治安監控、煤炭安全監控領域等。
