LCD投影墻 瑞博LCD超大屏幕拼接墻系統

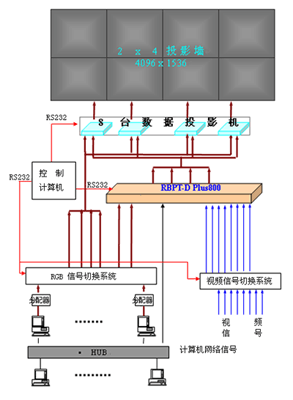

    下面以我公司120英寸2X4投影墻工程為例，來說明瑞博LCD超大屏幕拼接墻系統的組成和工作原理

    某部隊工程大屏幕投影系統主要由8臺比利時BARCO高分辨率、高亮度的IQG350投影機、清華泰豪的RBPT-D Plus800圖象拼接控制器、進口硬質DNP屏幕、LED顯示屏、RGB矩陣切換分系統、視頻矩陣切換分系統、驅動分配器、集中控制系統等設備組成。

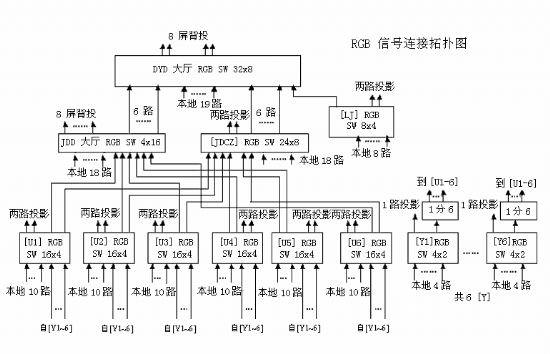

RGB 信號連接拓?fù)鋱D

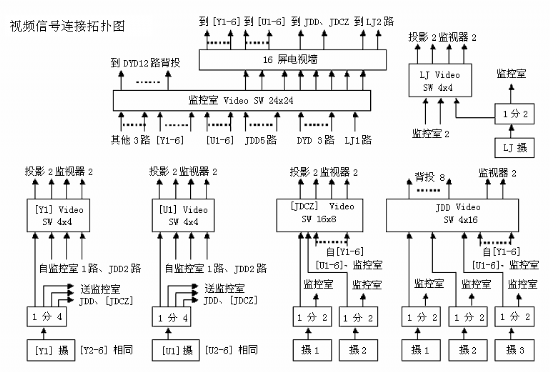

視頻信號連接拓?fù)鋱D
