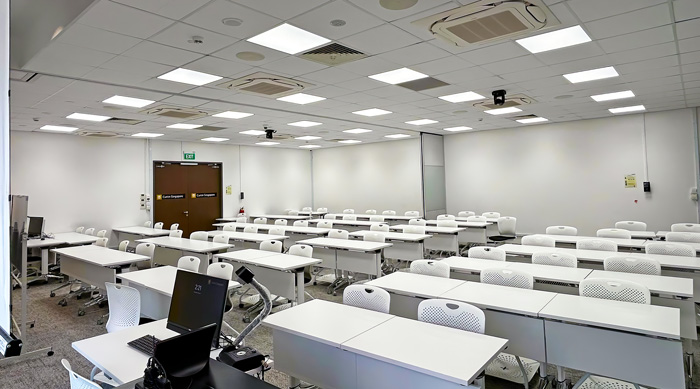

科廷大學新加坡校區 (簡稱：科廷新加坡) 成立于 2008 年，是一所現代化且充滿活力的校區。學校長期致力于構建面向未來可擴展的 AV 系統架構，以有效支持其現代化教學模式的發展。近期，他們圓滿完成了混合式教學與空間高效利用長期規劃戰略的第四階段任務。當中包含一個空間改造項目 - 將三間相鄰教室整合為可靈活分隔的教學環境。改造后的區域可按需配置為：三個獨立的教學單元、兩間合并使用的教室或一個整體貫通的教學區。所有功能均由 Extron NAV Pro AV over IP 平臺保駕護航。
項目挑戰
將三間標準教室整合為可靈活配置的多功能空間，以支持獨立使用 (1:1:1)、部分合并 (1:2) 或整體合并 (3) 三種不同教室布局，這樣的目標是極富挑戰性的。它要求系統足夠高效、直觀且可靠，讓教師無需技術協助即可自主操作，同時滿足校方對混合式教學環境的基本要求。
信號路由和房間控制邏輯應支持動態調整，以實時匹配不同時段的教室布局需求。同時，各區域均應配備全套 AV 系統 (包括 PTZ 攝像機、實物展臺、無線麥克風、天花板揚聲器、投影機和平板顯示設備)。此外，所有功能模塊需集成在有限的空間內，以適應現有教室布局的限制條件。
解決方案
本項目由 AV-Science Marketing 公司主導，旨在最大化利用有限的物理空間，并保持無縫的 AV 系統控制、清晰的通信及混合教學功能�；陟`活性和易用性的核心設計理念，Extron 的 NAV Pro AV over IP 系統被確定為此次教學空間數字化轉型的理想解決方案。
Extron 的 AV 系統操作便捷且易用。從系統集成的角度，其架構使我們能夠解決原本可能極為復雜的信號路由難題。更重要的是，教師進入教室后，僅需簡單的觸控操作即可實現系統的全面運行。如此高效穩定的功能表現正是科廷大學等教育機構所亟需的技術解決方案。Bertrand Seah 總經理AV-Science Marketing表示。
NAV 實現靈活路由及分配
科廷新加坡的可分離教室解決方案以 Extron 的 NAV® Pro AV over IP 系統為核心。該系統是唯一設計用于企業級網絡架構的，毫不妥協的 AVoIP 解決方案。它讓校方可將三間獨立教室整合為一個高度靈活的 AV 環境，并可根據教學需求實時進行分隔或合并。它有效保障了信號傳輸?shù)耐暾�、系統的響應效率以及用戶操作的便捷性。

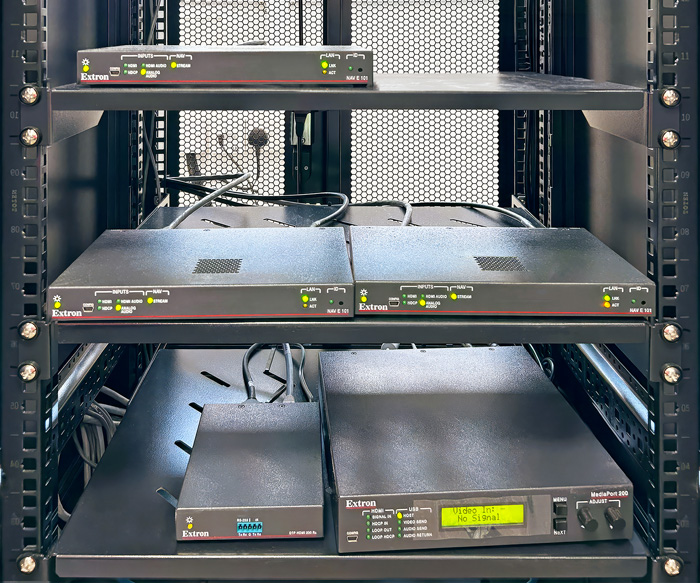

NAV 系統通過允許 AV 信號在三個空間的顯示屏、信號源及控制節點之間動態路由，為支持 1:1:1、1:2 及整體合并的教室布局提供了關鍵技術支持，其部署完全依托于現有的以太網架構。高度靈活性得益于 NAV E 121編碼器和 NAV SD 101 圖像解析度轉換解碼器，憑借 Extron 專有的 PURE3® 編解碼技術，它們可視覺無損地傳輸具有極低延遲的 4K/60 @ 4:4:4 視頻。
該系統亦可實時流傳輸符合 HDCP 2.3 標準的內容，以保障內容完整性及版權合規性，避免信號延遲或品質下降。其在 1 Gbps 和 10 Gbps 網絡之間的互操作性可確保學校 AV 系統面向未來的靈活可擴展性，且在功能擴展或布局調整時，無需重新設計核心架構。
Navigator 系統管理器可通過單個瀏覽器界面實現對整個系統部署的安全集中管理，從而大大簡化了系統配置、監控及診斷工作，也為負責多個教學環境運維的校園 IT 及 AV 技術團隊提供了顯著的效率提升，成為其日常工作中的好幫手。
于科廷新加坡而言，NAV 不僅實現了高品質的 AV 信號傳輸，更為教學及會議應用構建了一個高度靈活的技術平臺。該平臺與校方對高等教育領域做出的創新和效率的承諾高度契合。通過支持實時的空間重新配置、面向未來的可擴展功能以及企業級的集中管控，NAV 讓校方有限的物理空間能夠發揮更大的作用。
TLP Pro 和 IP Link Pro 有效簡化系統控制

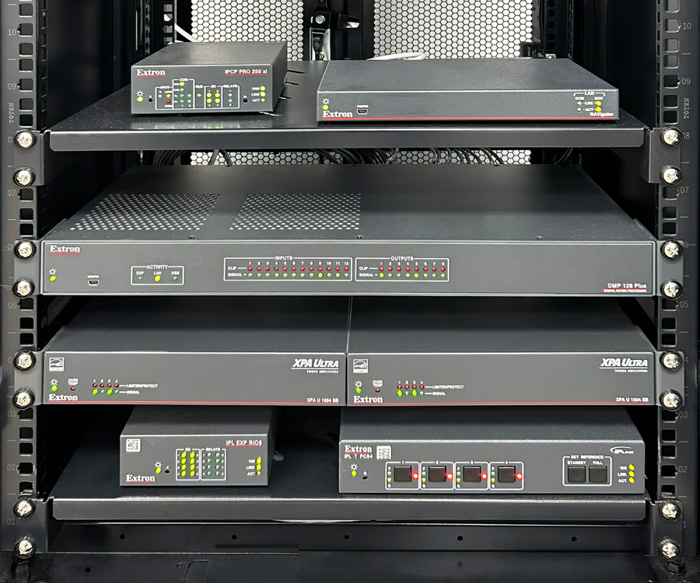

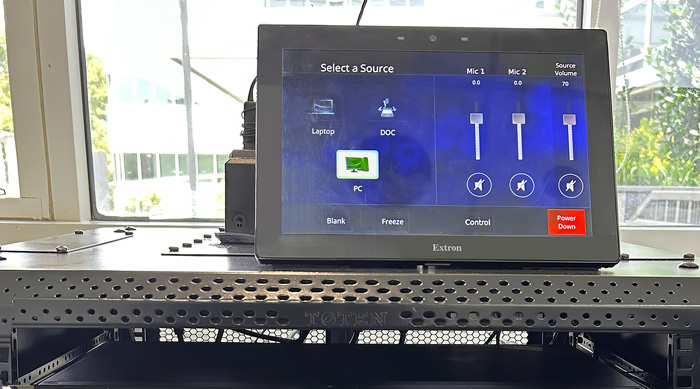

系統控制通過機柜頂部的 TLP Pro 1025T 10" 桌面型 TouchLink® Pro 觸摸屏輕松實現。通過該界面，教師可開/關顯示屏、選擇信號源、啟動房間組合及調節音頻設置等，無需深入復雜的菜單層級。系統的控制邏輯由 IPCP Pro 250 xi 控制處理器統一管理，該處理器可與 Extron NAV 系統及各類外設無縫集成。
面向混合教學和清晰通信的一體化 AV 系統
HDMI 信號通過 DTP HDMI 4K 230 Tx/Rx 進行傳輸，可實現本地信號源與組合空間內投影機和顯示屏的連接。MediaPort 200 HDMI 和音頻至 USB 轉換橋接器可無縫集成至各類會議平臺，為混合教學及遠程與會者提供穩定的技術支持。
可擴展的音頻系統及清晰均勻的聲場覆蓋
音頻清晰度是整套解決方案的關鍵。語音和媒體信號通過 Extron 支持回聲消除 (AEC) 和 Dante® 音頻網絡的 DMP 128 Plus C AT 音頻數字矩陣處理器進行傳輸，聲音經 XPA U 1004 四通道功率放大器放大后，由 SF 26CT SoundField® XD 天花板揚聲器均勻地傳達至整個空間。
各教室均配備 PTZ 攝像機、實物展臺和無線麥克風，教師可在面對面教學與混合教學之間無縫切換。當教室合并使用時，AV 系統可根據當前布局自動調整 AV 信號路由，無需人工干預。
成果反饋
Extron 和 AV-Science Marketing 顯著優化了我們新校區的視音頻體驗。三間教室可在數秒內整合為一間，且 AV 信號的品質依然清晰穩定。項目僅用三個月便順利完成部署，幾乎未影響正常教學。Extron 設備間的配合可謂天衣無縫，直觀易用的觸控界面讓教師們能夠更加專注于教學內容而非技術操作。該系統不僅有效推動了混合教學模式的發展，也為未來技術升級奠定了堅實的基礎。Clarence Goh 區域 IT 主管 科廷新加坡表示。
能夠在不影響視音頻品質的前提下實現空間的即時重構，這一能力標志著行業內的重大突破。NAV 系統在同一網絡架構上為我們提供了所需的靈活性與控制功能。Bertrand Seah總經理AV-Science Marketing表示。

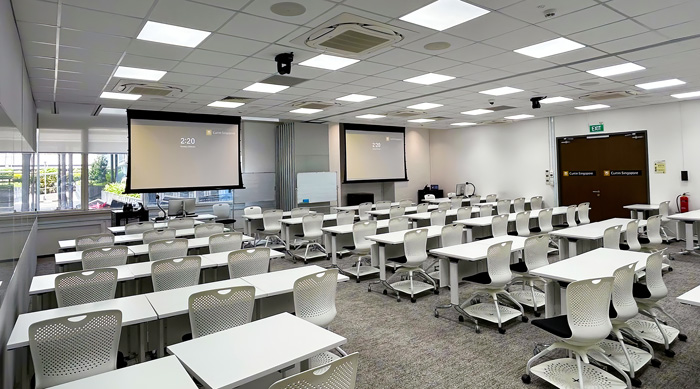

如今，全新部署的空間在確保用戶體驗的基礎上，實現了高度靈活性。教師們經過簡單培訓可熟練操作系統，即使教室布局發生改變也能輕松應對。無論是講座、混合式研討會還是多房間協同的研習班，AV 系統均能在數秒內完成適配。
從運營管理的角度，Extron 系統幫助科廷新加坡以更少的資源達成了更高的效率。同一集中式 AV 系統架構可支持三種教室配置，有效降低了硬件冗余，并減少了長期維護的負擔。
新的系統部署成功展現了學術環境中空間優化與系統智能化應用的高水平結合，既滿足實際需求，也為科廷新加坡在 AV 領域的投入提供了面向未來可持續發展的保障。
