愛思創電子推出緊湊型音頻矩陣處理器新品

    Extron DMP 44 xi 數字矩陣處理器是一款 4x4 的音頻混音器，可提供數字信號處理，及音頻信號的路由和控制。該產品具有 4 路線路電平輸入和輸出，且均支持平衡或非平衡操作。它可為混音，路由及室內音效優化 (如增益、均衡和壓縮) 提供必要的音頻 DSP 工具。使用 DSP Configurator 可提供直觀的配置，使得 DMP 44 xi 能夠快速、輕松地完成設置。在需要對線路電平進行帶 DSP 的音頻矩陣混音的小型演示環境中，DMP 44 xi 無疑是理想之選。

    DMP 44 xi 內置的 DSP 提供了廣闊的動態調整范圍，并使用帶 48 kHz 采樣的 24 位音頻轉換器來保持音頻信號的通透度。它還提供多款方便且易于配置的工具集：電平控制、高通和低通濾波器、參數均衡器、高低音濾波器、壓縮器、抑制器和閃避器。

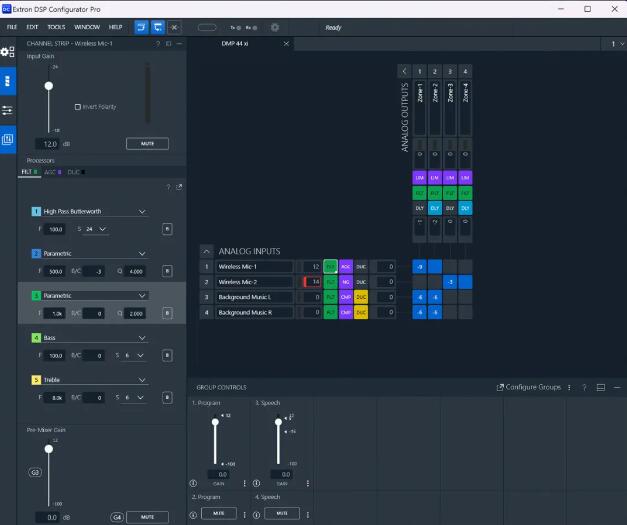

    易于使用的 DSP 配置軟件

    DSP Configurator 軟件采用直觀的在屏界面，可快速訪問所有數字音頻信號處理工具以及矩陣混音。設計人員可快速獲取整個音頻系統的快照視圖，包括處理塊和路由分配。

    靈活的路由

    DMP 44 xi 具有 4 路單聲道線路輸入，可以矩陣混音到 4 路輸出總線中的任一路，從而為相應的輸出創建精細調整后的音區。這項音頻矩陣混音功能可適用于多種應用，例如將兩路獨立的立體聲音頻源或切換器合并到單個放大器或錄音系統中，或者在分離式房間中將切換器的音頻輸出饋送到每個房間的音響系統。

    通用控制選項

    DMP 44 xi 可通過 RS-232 串行控制或 USB 方便地進行控制和配置。它還包括允許外部觸發的數字輸入端口。

    核心特性

    4x4 線路電平音頻矩陣混音器

    所有輸入和輸出均采用數字音頻信號處理

    擴展的動態及濾波器 DSP 模塊

    DSP Configurator 提供直觀的圖形用戶界面

    用于遠程觸發的 4 個數字輸入端口

    恒定且低延遲的硬件 DSP

    應用示意圖

    在這個天花板高低不一的公共區域內，音頻信號源通過 DMP 44 xi 混音并被路由至 XPA U 1004-70V 四通道放大器。1、2 兩個吊頂區域采用 SF 26CT 天花板揚聲器，而 3、4 兩個開放式天花板區域則安裝 SF 26PT 懸垂式揚聲器，以使得整個空間不同區域的音效保持一致。通過 RS-232 連接至 DMP 44 xi 的 MLC Plus 100 MediaLink Plus 控制器可用于管理信號源選擇及調節音量大小。
