基于洋銘SE-3200MU切換臺設計的分布式網控導切系統

    大型現場會議拍攝保障作業中，經常會使用多屏演示的方式，來呈現會議展示內容或會議顯示效果。會務音視頻組工作人員，會使用多臺中控單元來進行快速會議導切。

    由于大型會議流程的嚴謹性，操作人員必須緊跟會議進程，為了方便切換，他們會部署在會場中視野開闊的位置，那么我們的會議導切系統架構就需要采用分布式設計方式，在會場的關鍵位置布置集中控制單元，來實現現場靈活的展示切換效果。

    那么，今天小編就給大家?guī)��?lái)一套基于洋銘SE-3200MU切換臺設計的分布式網控導切系統，下圖桌面上這臺方盒子就是我們的會議核心導切單元。

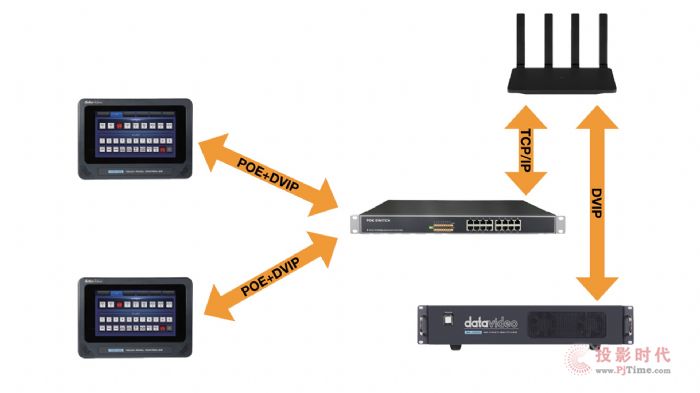

    我們先將路由器與POE交換機級聯，路由器與SE-3200MU的網口相連接，POE交換機上的多臺網絡中控單元TPC-700就可以通過POE分離器實現遠程供電和網絡IP分配了。

    整套系統使用DHCP的模式便可以實現多臺TPC-700通過DVIP協議的app，遠程同時控制SE-3200MU了。

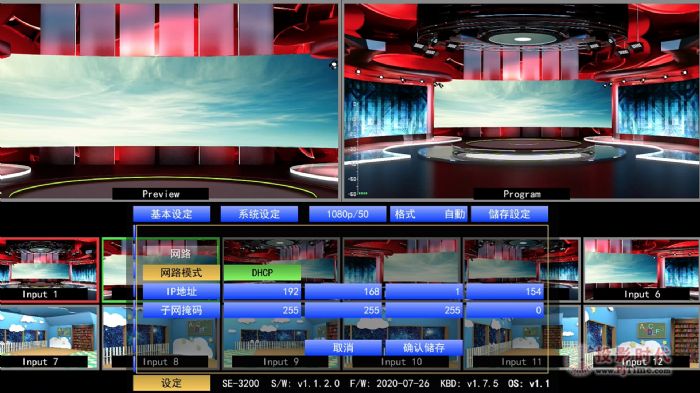

SE-3200MU DHCP 模式

TPC-700 DHCP模式

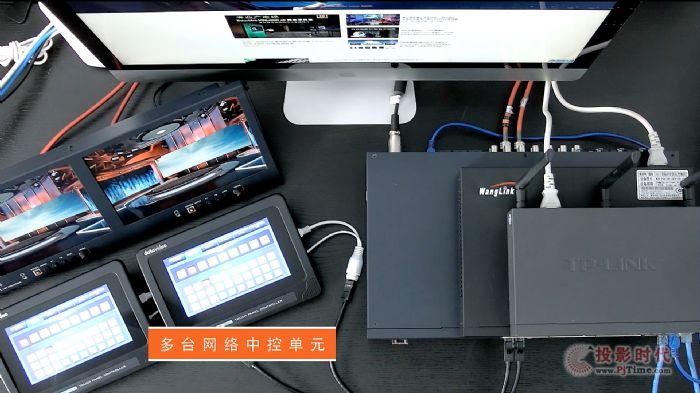

    在系統連接的多輸出大屏上，通過分布式架構方式，即可通過安裝到每一個定點的中控單元，來實現多人協作會議導切的工作模式。我們用下面的視頻來完整的展現這一實現過程，請觀看。

    關于會議系統相關的多種控制方式，我們有多種解決方式，也有多種系統方案可供選擇和參考，咨詢熱線021-56036599
