高集成化設計的高清數字混合矩陣

    在多媒體視聽技術的推動下，人們對音視頻信號質量的要求也逐漸提高。與此同時，系統中信號源設備的種類越來越多，制式的種類也多，設備的接口的種類也在往多樣化方向發展，如果在進行信號處理是仍采用傳統的矩陣，勢必會讓系變得非常復雜。

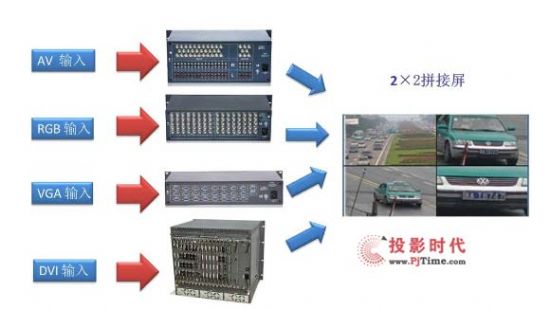

    傳統矩陣應用

    傳統矩陣應用：針對不同信號的交換分別需要不同制式的矩陣來分別處理，單路帶寬均在10~400M之間，僅僅是信號的交換傳輸，更不具備對數字信號的拼接、分割等處理！

    不斷擴大的系統工程使得矩陣的復雜度越來越高，傳統矩陣已不能滿足應用的需求，高清數字混合矩陣由此應運而生。高清數字混合矩陣能夠接收各種不同格式的信號的輸入，輸出，而且為了滿足信號傳輸距離的要求，有的混合矩陣還能直接接收網線信號，光纖信號�；旌暇仃囈话悴捎媚�塊化設計，各種信號輸入輸出均可通過相對應的輸入輸出卡來實現，目前在大屏拼接系統中的應用越來越廣泛。

    全數字高清混合矩陣應用

    全數字高清混合矩陣采用高速、并行的非壓縮數字處理技術，可對圖像進行控制和拼接等操作。

    全數字高清混合矩陣取代了傳統視頻顯示系統中因?yàn)樾盘?hào)源雜亂而產生的對多種不同信號格式的矩陣需求，也不再需要任何的信號轉換設備，進而減少視頻顯示系統的建設成本，降低整個系統的實施難度，而且避免了系統建成后故障點多，信號損失大、檢測困難、維護困難的、弊病。

    代表產品一： 寬博Multi-Video系列高清混合矩陣

    寬博Multi-Video系列高清混合矩陣，是寬博在第一代數字高清混合矩陣3年多應用經驗積累和未來市場的需求基礎上，開發的新一代高清視頻信號交換設備，并最先在2012年12月舉行的中國國際社會公共安全產品博覽會上亮相。

    目前Multi-Video系列高清混合矩陣已有32*32、16*16、8*8這3種規格，支持HDMI\DVI\VGA\3G-SDI\CVBS\YPbPr輸入； 支持HDMI\DVI\VGA\3G-SDI\輸出。同時增加了網線與光纖，控制信號的集成。更大程度的簡化設計與及安裝，為多媒體會議室，學校，家庭影院，指揮中心等提供專業的解決方案。

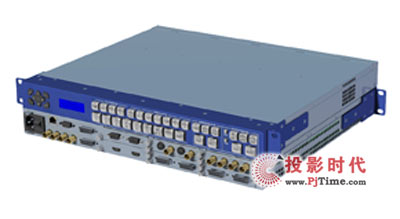

    代表產品二： 大連捷成Transformer多格式無縫切換器

    Transformer是一款多功能、模塊化全視頻轉換處理設備，通過匹配不同輸入模塊可實現多種格式視頻信號的無縫切換、雙畫面融合處理、特技轉場切換、畫中畫、下游鍵、LOGO插入、上下變換等功能。

    為了使得產品擴展性強、維護便利，該產品依然延續了模塊化的設計理念，將輸入通道以2路為單元按照不同信號格式分為6種：2×DVI、2×HDMI、2×VGA/YUV、2×SDI、2×CVBS/S-Video、2×Display Port；輸出則內置于平臺內，支持2組信號輸出（相互獨立），每組輸出包含1路DVI-I（支持HDMI或DVI及VGA）和1路SDI（3G/HD/SD-SDI）輸出。

    Transformer在控制層面有多種可選模式：本機面板、廣播級遙控面板、專業AV級遙控面板以及設備本身提供的LAN及RS-232/422控制接口。從安全穩定的角度，Transformer根據機箱內部各個部件的實際溫度自動對風扇進行轉速調整，適時降低或提高風扇轉速，合理對設備進行散熱的同時延長風扇使用壽命、降低風扇噪音，給設備提供一個良好的工作環境，并非傳統廠商僅以降低腔內溫度為目的，而忽視風扇噪音和壽命。

    代表產品三：淳中 泰坦矩陣

    Titans™泰坦1000系列混合矩陣是一款配置靈活、運行穩定的信號切換與分配設備。采用高性能的硬件模塊化設計，完美支持各類高清晰數字/模擬信號切換處理，為各行業的多種視訊信號分配處理提供一站式解決方案，是會議、能源、水利等專業行業視訊系統集成的不二選擇。

    Titans™泰坦1000系列混合矩陣提供HDMI、DVI、VGA、Video、CVBS、YPbPr信號本地直連。除此之外，還提供雙絞線輸入輸出板卡，配合雙絞線傳輸器可通過CAT6雙絞線延長輸入與輸出的信號傳輸距離。先進的全數字信號處理技術可保證信號無失真處理，將最優質的畫面還原到顯示終端。

    總結：矩陣的復雜度越來越高，集成度也在不斷增長，從單一接口矩陣，發展到多種接口矩陣，視頻矩陣發展到音視頻，控制混合矩陣，并賦予了更多的功能和品質要求，矩陣設計趨向集成化。這種設計在提高全系統的性價比，減少系統設備，增加系統穩定性等方面優勢顯著，同時也大大降低全系統功耗，為客戶的節能減排起正面促進作用。
