地鐵高清視頻監控應用的技術需求

    “我們記錄下現場大致的圖像，卻無法看清某些細節！”隨著視頻監控技術的不斷發展，在不同行業中其業務也不斷深化，用戶對于視頻圖像清晰度的要求也越來越高，地鐵行業同樣如此。究其原因，主要是因?yàn)槟壳暗罔F視頻監控的建設中，以數模混合的系統為主，前端均為模擬攝像機，傳統模擬攝像機的像素一般只能達到30-40萬像素，無法提供720P、1080P的高清畫質。地鐵高清視頻監控應用需求呼之而出。當然除了更清晰的細節以外，高清視頻監控還能為地鐵用戶帶來其他兩方面的好處：

    其一，單臺攝像機可以監控更大的范圍，如站臺的監控，可能需要一臺高速模擬球機和多臺固定槍機才能完全覆蓋，而采用高清數字?jǐn)z像機只需要一兩臺高清攝像機即可。在位置像素?cái)?shù)和整體視場不變前提下，可以大量減少攝像機數量；視頻智能分析技術在地鐵視頻監控中逐步有所應用，但限于基礎算法、硬件芯片、復雜環境等因素，其分析準確率還有待提高。而高清視頻監控恰恰為視頻智能分析提供一個更高的平臺，因?yàn)橛辛烁�高質量的視頻源，智能分析的準確率也必將大大提高。

    其二，地鐵高清視頻監控系統是一個整體解決方案，并非單純采用高清攝像機就得以實現。由于高清視頻流的數據量大幅增加，也就對傳輸帶寬、數據交換、媒體轉發、平臺穩定性提出更高的要求，而不同于標清的分辨率，又對解碼上墻、視頻顯示等提出了不一樣的要求。因此，在地鐵視頻監控中要實現真正的高清，需要對前端設備、傳輸系統、管理平臺等各個環節進行重新的規劃設計。在地鐵整體高清解決方案中，我們需要關注如下一些問題：

    監控場景

    考慮到高清攝像機自身的一些局限性，如：夜視效果相對較弱、不適宜云臺控制、傳輸帶寬要求高等，并非所有地鐵監控場景都需要設置高清攝像機。根據其特點和局限性，可以考慮在兩類場景設置高清攝像機：大場景監控場所（比如大廳這樣面積較大的區域）和對細節要求高的場所（比如出入口這樣人流密集的區域）。

    當然，在不同場景中采用的高清攝像機類型也不一樣：

    自動光圈定焦鏡頭高清固定彩色攝像機：站臺每側設置2臺，提供整個站臺重迭無盲點的圖像，如站臺有彎度或監視范圍不全，可能需多設固定攝像機以提供足夠的監視覆蓋。

    自動光圈變焦鏡頭高清固定彩色攝像機：站廳、站內每個自動扶梯、人行步道處、車站出入口、自動/人工售票處、檢票口、出入口自動扶梯、閘機、通道拐彎處。

    一體化球型高清數字?jǐn)z像機：各變電所內分別設2~3臺、各車站票務室內設置一臺、站廳、出入口、換乘通道、閘機等。

    傳輸帶寬

    高清視頻流在帶來更高分辨率圖像的同時，其傳輸碼流也是標清的數倍，720P視頻碼流一般為2-5M，1080P視頻碼流一般為4-8M。因此在設計地鐵傳輸系統時，需要考慮其對于高清視頻碼流的承載能力。在前端接入部分，建議采用光纖接入方式，如PON接入還可以節約光纖鋪設的成本。而在車站與總控制中心之間的傳輸帶寬建議不低于100M。當傳輸帶寬資源緊張時，為了降低高清碼流對傳輸?shù)膲毫�，也可進行基于發端的速率控制，對碼流進行抽幀或打包等處理。

    視頻平臺

    高清碼流的大數據量，不僅要求更大的傳輸帶寬，也對平臺的管理能力、分發能力、存儲能力都提出了更高的要求，在建設地鐵高清視頻監控系統時，應對平臺的這三方面能力進行優化和提升。同時高清視頻監控平臺需要考慮與現有標清系統的兼容，以及對不同編碼協議的兼容。

數據流與視頻流分離技術

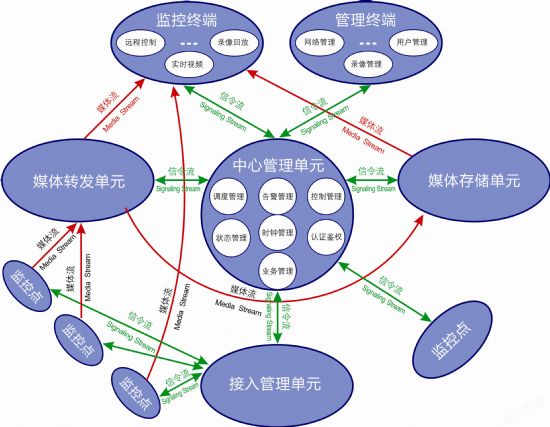

    對于大數據量的視頻監控平臺，采用模塊化設計是一種常見的做法，從而能夠支持集中式或者分布式部署系統平臺，也便于系統根據實際的數據需求進行平滑擴容。同時平臺軟件對于視頻流和數據流的路徑優化也尤為重要，可以減輕對重要管理模塊的流量沖擊，使系統更加穩定。

    目前地鐵常見的存儲方式是在車站的集中式存儲，其最大的特點是易于管理維護、容災成本低，但是對主干要求帶寬要求高。高清碼流存儲時，存儲設備需要更大的吞吐量、更強的擴展性和更高的整合效率，最終能夠?qū)崿F(xiàn)海量數據的實時存儲。在存儲策略上也可作一些處理，如選擇合適的數據塊存儲、無用圖像變碼流存儲等技術。

    高清視頻平臺對于前端高清攝像機兼容的方式主要有兩種：一、平臺與攝像機均支持某些標準協議，高清協議如國際標準ONVIF；二、針對不同廠家的SDK進行二次開發，但這種方式后期的開發成本更高。

    解碼顯示

    如果在建設地鐵視頻監控時，前端采用720P甚至1080P的高清攝像機，但在后端解碼輸出的卻是標清圖像，那無疑是投資的巨大浪費。因此，地鐵高清視頻監控系統必須采用具備高清解碼能力的解碼器，常見的接口有HDMI、VGA等。目前市面的高清解碼器包括嵌入式和工控機式兩種，嵌入式高清解碼器具備更好的穩定性，而工控機式高清解碼器具備更佳的兼容性，需根據實際情況進行選擇。

    從高清圖像分辨率和人視覺舒適度上來說，16:9的顯示設備顯然更加適合顯示高清圖像。但實際的監控場景不一樣，16:9未必適合所有場景，因此需要高清的輸出也能夠9:16、4:3、3:4等比例。

    在客戶端上，也需要根據地鐵高清視頻的特點實現某些功能，如局部放大功能、全景調用功能、智能布局功能等，這樣能讓高清圖像為地鐵的行車、防災、調度等業務更好的服務。
