大型數字監控平臺軟件的架構已經逐漸向IT軟件結構靠攏,面向SOA的平臺架構體系已經成為主流,本文針對SOA架構體系對其優點進行了分析,并對安防行業“私有云”以及地理信息系統(GIS)應用進行了簡單的描述。
2011年是視頻監控?cái)?shù)字化、網絡化、智能化和系統化蓬勃發展的一年。 隨著物聯網、公安視頻專網、卡口電子警察系統等基礎感知網絡建設的不斷延伸,“平安城市”、“智慧城市”、“數字城管”等新興的公共安全理念已深入人心,并逐步體現在廣大用戶對新型的數字信息統一化、智能化的公關安全系統的期望上。然而由于傳統的業務分化和中國公共安全系統大踏步地發展,使得數字化的建設往往在設計理念、實施原則等方面隨著時間的遷移有了較大的變化。已有系統、在建系統和規劃系統之間,不同業務系統之間,往往存在異構的問題,這會導致系統間信息的交互與互操作非常困難,形成了一個個“信息孤島”。
隨著視頻監控系統應用的深入,用戶需要第一時間對公關安全整體信息和業務過程有一個直觀的了解和及時的應急指揮調度,做到運籌帷幄,縱覽全局。南自信息在積極參與“智慧南京”企業業務集成基礎軟件通訊架構標準編制工作的同時,以自主創新不斷探索、勇于實踐的指導思想,為江蘇泰州等諸多“平安城市”項目提供了將視頻信息從“孤島”發展為“群島”、將數字信息從“混沌離散”發展到“集中智慧” 的嶄新用戶體驗。
從項目實施的經驗來看,大型復雜數字化監控平臺的軟件構架其特點主要呈現在以下幾個方面:
面向SOA的集中數據匯聚的平臺架構體系

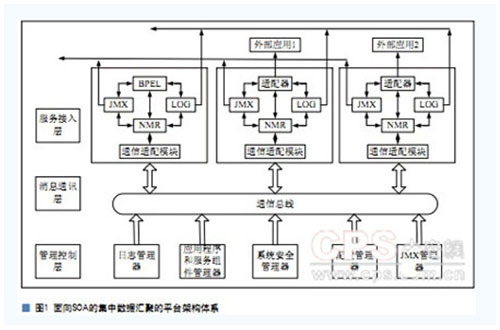

考慮到在平臺構建過程中所面臨的實施方案所必須具備的:1)技術的可行性和經濟性,2)合作模式的共容性,3)企業組織資產的繼承性。 南自信息大型復雜數字化監控平臺在業務數據和業務系統互操作整合的解決方案中充分采用了SOA(Service-Oriented Architecture)面向服務的架構,如圖1所示。
平臺利用其服務接入層通過通信協議適配器組件連接外部應用系統,將已有不同業務系統的功能分化成不同粗粒度的業務服務,并以統一消息模式,通過統一通訊總線實現各WEB服務/舊有系統/其它系統之間進行數據和服務的轉換。平臺的部署過程中,可以方便、快速地與已有網絡中的周邊系統通過開放的接口進行對接、集成。同時,通訊總線層的企業服務總線實現了服務位置和傳輸協議的透明。這使得新增業務(智能服務等)無需對已有系統中的每一個相關服務位置、結構有所了解,而這恰恰是當前很多安防系統集成時所必須面臨的問題。同時服務控制層的服務注冊和管理、智能報表服務、QoS服務管理服務、網流分析服務、用戶行為審計服務等,真正實現了人、業務與資源的融合管理。同時通過其服務流程編排特性,促進了這個平臺特定功能的可重用性,提供了接口和實現之間以最小化抽象關系依賴,為將來業務需求轉換引入了實現流程自動化的機制,在當前競爭激烈且快速變化的業務環境中引入所必需的靈活性;使得一個復雜異構的大型數字化監控平臺,被以一種基于“簡單、開放、融合、敏捷、智慧”的方式構建起來, 同時有效保證了企業組織資產的繼承性。
在大型復雜數字化監控平臺具體實現技術方面, 南自信息采用SOA架構對應的Web Service技術,體現出以下優點:
(1)簡單性:Web Service具有統一的編碼格式,便于設計、開發、維護和使用。
(2)開放標準:Web Service是基于開放的一套標準,如SOAP、WSDL、UDD I、HT2TP等的。
(3)靈活性:基于Web Service的集成是非常靈活的,因?yàn)樗鞘褂肬DDI,建立在發布服務的應用程序和使用服務的應用程序之間的松散耦合,而且Web Service可以穿越防火墻。
(4)跨平臺性:不管Web Service用什么語言實現、在什么平臺下運行,只需要知道Web Service的WSDL即可調用Web Service。
