小體積 大規模 大連捷成X-PLUS多格式矩陣評測試用

大連捷成X-PLUS多格式矩陣外觀

    以矩陣聞名于廣電行業的大連捷成，目前形成矩陣切換類、模塊化信號處理類、信號發生器類、播控產品類、監聽/對講類等七大類別10余個系列100多種產品�！倍�作為國內最大的廣電專業設備制造商之一，大連捷成擁有完整的廣電播總控、演播室、網絡前端系統的解決方案和產品，尤其是在矩陣及視音頻模塊化產品方面，技術和市場占有率一直處于領先地位。

    投影時代網非常有幸收到了大連捷成為我們提供的X-PLUS多格式矩陣、HDMI-CAT5延長器以及VGA傳輸器等產品進行親身體驗，目的是希望讓消費者對大連捷成的產品有更深入的了解。首先為您介紹的是捷成的X-PLUS多格式矩陣。

    X-PLUS多格式矩陣是一款凝結了大連捷成公司十余年設計制造經驗，全新打造的一款混插、多層、多格式、全規模的專業切換矩陣。此矩陣在一個機箱內可完成多種格式信號的切換調度，切換規模為4×4 ～ 128×128，機箱規格分為1RU、2RU、4RU 和8RU 高度，支持的信號格式為：VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵蓋了廣電行業中所有格式的視音頻信號。

    X-PLUS 矩陣的切換系統分切換模塊和切換核兩種，四種機箱規格，其中1RU 機箱只能配置切換模塊，其它2RU 機箱以上包括（2RU 機箱）既能配置切換模塊又能配置切換核，可根據用戶需求靈活配置。切換核技術的應用，使X-PLUS 系列矩陣真正實現了小體積、大規模切換的領先技術，結構靈活，能夠滿足客戶的各種配置需求。

大連捷成X-PLUS多格式矩陣及控制面板

    外觀方面，這款X-PLUS矩陣采用了4RU的機箱，內配有64x64規模的數字交叉核，型號為D3X-64。另外值得一提的是，該產品除了配有單獨的控制面板之外，機器本身的前面板自帶LCD液晶顯示屏及本機控制面板，方便用戶直接對矩陣進行控制。此外，前面板上設有兩個前面板卡鎖，用戶把面板插入機箱后，用卡鎖來固定。

大連捷成X-PLUS多格式矩陣及控制面板

大連捷成X-PLUS多格式矩陣正面

大連捷成X-PLUS多格式矩陣側面

大連捷成X-PLUS多格式矩陣側面

大連捷成X-PLUS多格式矩陣背部

大連捷成X-PLUS多格式矩陣背部接口

    機器的背部面板上提供了，2個AC電源端子插座、REF1/REF2、NODE-BUS、BNC等各種接口，方便用戶使用。在這里筆者要重點介紹的是，矩陣上的控制端口采用C-BUS、CAN-BUS、RS232/422和LAN。其中，C-BUS和CAN-BUS端口可與捷成生產的相應的遙控面板連接，實現對矩陣的遠程控制，距離可達數百米；而RS232/422端口可與上位機連接，配合矩陣控制軟件，通過上位機對矩陣進行控制；LAN端口支持TCP/IP協議，與局域網連接，實現 上位機通過網絡對矩陣進行監控。此外，機箱上的NODE-BUS端口，可實現多機箱級聯，組成多層切換矩陣；電源則采用了冗余式電源。

大連捷成X-PLUS多格式矩陣細節

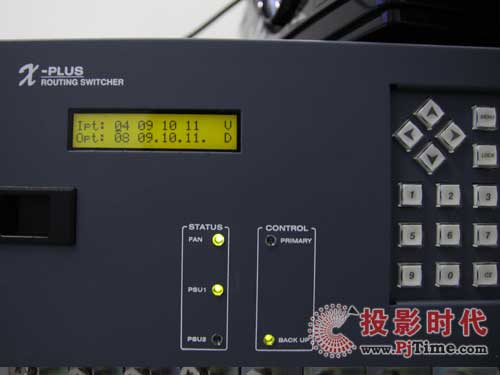

    這款產品本身的控制面板上，右上角的LCD顯示屏可以顯示與操作的所有相關的信息，它的按鍵按順序排列，操作起來非常直觀、簡捷。另外，前面板上還設有風扇狀態指示燈（FAN）、電源狀態指示燈（PSU1、PSU2）、備控制板工作指示燈（BACKUP）以及主控制板工作指示燈（PRIMARY）等，用戶可以隨時了解機器的工作狀態。

大連捷成X-PLUS多格式矩陣前面板控制按鍵

LCD顯示屏上清晰地顯示著機器的操作狀態

大連捷成X-PLUS多格式矩陣前面板

大連捷成X-PLUS多格式矩陣前面板

大連捷成X-PLUS多格式矩陣內部拆解

    為了讓消費者對捷成的這款多格式矩陣有更進一步的了解，我們還對該產品進行了簡單的拆解。這款矩陣全部是采用了插卡式設計�？刂颇�塊、電源模塊和風冷模塊采用前插式設計；I/O板卡則采用后插式設計。機箱內設有各種組件插槽，將各個組件沿著內部插槽輕輕推進卡緊，并以螺絲固定，安裝起來靈活、簡單，維護也非常簡便。

大連捷成X-PLUS多格式矩陣內部拆解

大連捷成X-PLUS多格式矩陣板卡

大連捷成X-PLUS多格式矩陣板卡

大連捷成X-PLUS多格式矩陣板卡

大連捷成X-PLUS多格式矩陣板卡

大連捷成X-PLUS多格式矩陣板卡

大連捷成VGA傳輸器外觀及內部

大連捷成VGA傳輸器外觀

大連捷成兩組VGA傳輸器外觀

大連捷成兩組VGA傳輸器外觀

大連捷成兩組VGA傳輸器接口

大連捷成兩組VGA傳輸器接口

大連捷成兩組VGA傳輸器內部

大連捷成兩組VGA傳輸器內部

大連捷成HDMI-CAT5延長器

    HDMI-CAT5是一款HDMI信號經CAT-5類網線傳輸?shù)臄?shù)字圖像信號延長器，由發送器和接收器兩部分組成。發送器將HDMI轉換為兩個RJ-45接口經兩根CAT-5類網線傳送信號，接收器將兩個RJ-45再轉換到HDMI，從而到顯示設備顯示。使用CAT-5類網線傳輸，此HDMI-CAT5延長器（包括發送器和接收器）支持的傳輸距離可達60米。

大連捷成HDMI-CAT5延長器外觀

大連捷成HDMI-CAT5延長器外觀

大連捷成HDMI-CAT5延長器外觀

大連捷成HDMI-CAT5延長器內部

大連捷成HDMI-CAT5延長器內部

大連捷成HDMI-CAT5延長器內部

大連捷成X-PLUS多格式矩陣傳輸效果

    最后再來看一下，通過捷成的多格式矩陣、HDMI-CAT5處長器以及VGA傳輸器之后所分別展現出來的畫面效果。首先來看的是這款X-PLUS多格式矩陣的效果，通過測試發現，無論是色彩的還原性，還是在表現畫面的各個細節方面，整體效果都是非常令人滿意的。人物的膚色、毛發以及暗部的一些細節層次都能夠清晰的展示出來，并沒有出現信號丟失、色彩失真的情況。

大連捷成X-PLUS多格式矩陣畫面效果

大連捷成X-PLUS多格式矩陣畫面效果

大連捷成X-PLUS多格式矩陣畫面效果

大連捷成X-PLUS多格式矩陣畫面效果

大連捷成HDMI-CAT5延長器色彩表現

    這款HDMI-CAT5延長器的信號傳輸可達60米，而且信號傳輸安全可靠，HDMI信號中的HDCP（High-bandwidth Digital Content Protection,高帶寬數字內容保護）直接連通，沒有經過變化或轉換，所以可以保證HDCP協議的通訊穩定，從而確保了HDMI信號的連續、清晰。

    在實際測試過程中，我們也采用了60米的HDMI線來進行測試，最終出來的畫面效果得到了我們幾個在場的評測編輯的一致認可。它的黑白峰值表現較好，而且色彩過度平滑、自然、細膩，沒有明顯的跳躍跟色斑色帶出現。在影片播放過程中，有很好的層次、細節和色彩表現能力。

大連捷成HDMI-CAT5延長器色彩表現

大連捷成HDMI-CAT5延長器色彩表現

大連捷成HDMI-CAT5延長器色彩表現

大連捷成HDMI-CAT5延長器畫面效果

大連捷成HDMI-CAT5延長器畫面效果

大連捷成VGA傳輸器畫面效果

    捷成的這款VGA傳輸器的傳輸距離可長達300米，不過在實際測試中我們采用了200米的線纜，最終得到的效果還是非常令人滿意的。該產品的黑白反差強烈，黑色部分層次結構豐富。在影片播放效果上，它也能準確地把影片的效果真實、自然的呈現出來，比較不錯。

大連捷成VGA傳輸器畫面效果

大連捷成VGA傳輸器畫面效果

大連捷成VGA傳輸器畫面效果

大連捷成VGA傳輸器畫面效果

大連捷成VGA傳輸器畫面效果

評測總結:

    對大連捷成的這幾款產品的評測就到此為止。通過此次親身體驗，讓我們也真正體會到了矩陣產品在大屏幕AV行業的一個重要性，尤其是在大型的工程當中更是必不可少。而捷成優秀的品質和良好的信譽獲得了國內廣大用戶的信賴。

    通過自身體驗，筆者認為捷成的這幾款產品的整體表現還是非常不錯的，尤其是X-PLUS多格式矩陣產品，它是業界很少的一款可以同時兼容大、中、小規模，并可靈活配置多種信號格式的全規模、多格式矩陣產品。同時由于切換核的應用，使其真正實現了小體積、大規模切換的領先技術。另外在操作的過程中，也是非常的簡便，即使不是專業人士也能很快上手操作。值得一提的還有，這款產品的前門邊緣與機箱邊緣上采用鈹表銅設計，可有效的屏蔽外部電磁波的干擾，保障信號傳輸?shù)姆�(wěn)定性。

   此外，捷成的HDMI-CAT5延長器和VGA雙絞線傳輸器也都有非常好的表現，特別是從傳輸效果來看，包括像在色彩還原以及一些畫面的暗部細節等方面都能得到很好地呈現，而且絲毫沒有出現信號延遲、色彩失真等情況出現，絕對是客戶理想的選擇。

    也正是憑借著優良的產品品質，和大連捷成多年的努力，其已成為國內最大的廣電專業設備制造高之一。特別是09年，在全球經濟危機的大背景下，大連捷成產品的市場占有率不但沒有下降，反而呈現上升趨勢，在逆境中不斷攀升，樹立了自身的品牌形象！而且還先后推出了包括這款X-PLUS多格式矩陣在內的多款信號處理產品，充分彰顯了大連捷成的創新和研發能力。我們也有理由相信，捷成在2010年能有更加長遠的發展。
