Zhaoke（兆科）VL-100視頻長線驅動應用方案

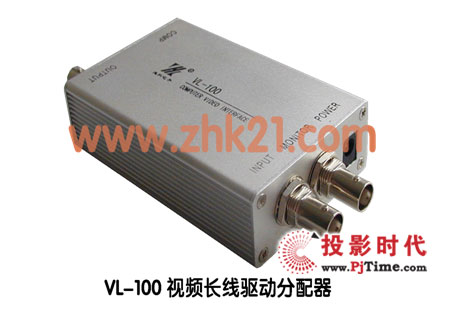

【VL-100產品介紹】

    Zhaoke（兆科）VL-100是一款具有超強驅動能力和分配功能的視頻長線驅動產品，用戶使用時先將電腦主機的視頻信號通過一根標配的高質量5BNC線引接到本產品的INPUT上，該產品上有兩個5BNC輸出口。機內放大器可對信號進行補償,以彌補長線傳輸對信號造成的損失�？赏ㄟ^面板上的撥碼調節傳輸距離，最大可傳輸1200米。

    電腦主機、工控主機或者DVR輸出的普通視頻信號通過本產品后，遠端顯示設備的圖像質量會有質的提高，本品可以最大程度的消除脫尾和重影現象，圖像質量最低可以到1600×1200◎60HZ，還你一個清晰的圖像畫面.本品采用高穩定性的防護電路，防雷、抗靜電、抗干擾，環境適應能力和穩定性均很強,可以在全國重點工程上使用。

【VL-100產品組合應用】

【VL-100產品參數】

    輸入接口  ------------------------------------    BNC
    輸出接口  ------------------------------------    BNC
    監 視 口  ------------------------------------    BNC
    視頻通道  ------------------------------------    帶寬130MHZ
    輸入阻抗  ------------------------------------    75Ω
    輸出阻抗  ------------------------------------    75Ω
    增    益  ------------------------------------    0 Db
    輸入電平  ------------------------------------    1.0Vp-p
    增    益  ------------------------------------    0dB
    電    源  ------------------------------------    DC 12V,1A.
    外形尺寸  ------------------------------------    142×66×27 mm  ( D×W×H )
    重    量  ------------------------------------    350g

    電纜長度（米） 80 160 240 320 400 480 560 640 720 800
    開關設定 1 2 3 4 5 6 7 8 9 A
    電纜長度（米） 880 960 1040 1120 1200
    開關設定 B C D E F

    對于75-2電纜,按上表數字的二分之一計算.75-5電纜按上表數字的2倍計算.
