創新的IVS運營級IP智能監控解決方案

內容導航：第1頁：運營級監控平臺的要求第2頁：iVS運營級IP智能監控解決方案概述第3頁：iVSIP智能監控解決方案運營級特點及優勢　　分頁瀏覽 | 全文瀏覽

iVSIP智能監控解決方案運營級特點及優勢

　　iVS運營級IP智能監控解決方案，集視頻編解碼、網絡存儲、管理平臺和傳輸網絡四大平臺為一體，以標準、開放、高質、可靠的IP技術，提供了適合全球眼監控業務的解決方案。具備如下特點：

　　借鑒NGN的電信級架構，控制與承載相分離

　　iVS方案充分整合了IP網絡、視頻、存儲、信令等領域的技術，采用開放的架構，標準的技術實現。整個體系架構分為接入層、媒體交換層、管理控制層、業務支撐層，層次清晰；

　　

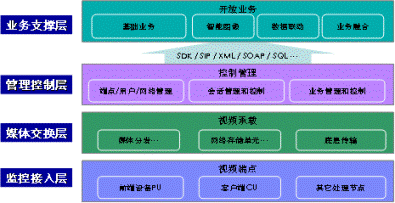

　　圖5H3CiVS體系結構圖

　iVS方案借鑒NGN(下一代通訊網絡）架構，將信令控制與媒體流交換分離的先進理念引入視頻監控系統。系統管理服務器只處理信令流，媒體流通過網絡或?qū)Ｓ昧髅襟w服務器的處理交換以分布式的形式分發出去，所有控制信令采用SIP信令實現。正是iVS監控方案采用了業務承載和控制相分離的機制，使得整個系統具備很高的性能和可擴展性，尤其適合大規模監控應用。

　　運營級大容量、高性能

　　iVS方案單域系統支持15000個前端編碼設備，45000個攝像頭，同時可通過集群進一步擴充，充分滿足了運營級監控平臺大容量的需求。

　　創新的硬件流媒體交換機UMS9005，單塊VTDU板支持8G轉發，整機滿足4塊VTDU高性能單板轉發，實現了真正意義的大容量、低時延媒體流交換，全面提升了運營商流媒體分發網絡的整體水平。

　　標準化的實現，奠定運營級監控平臺基礎

　　H3CiVSIP監控方案所采用的技術全部遵循相應的國際/國內標準。

　　1）監控控制信令：符合SIP標準，SIP已經成為運營商和公安“3111標準”推薦的控制信令標準，可以方便的和其它多媒體系統互通。

　　2）圖像編碼：完全符合國際標準，包括H.264BaseLineProfile和H.264MainProfile，同時支持MPEG4和MPEG2國際標準，圖像格式標準化完全通過國際通行的第三方公司Tektronix測試儀器的嚴格測試。

　　3）存儲技術：完全符合國際iSCSI標準，充分支持端到端的IPSAN。

　　各項標準技術的采用可以最大程度的保護用戶的投資。

　　電信級的前端設備高可靠性設計，降低運營商TCO

　　采用電信級器件和制造工藝，充分滿足高風險等級場所的高可靠性監控需求。編碼器產品針對室外惡劣環境使用設計，溫度范圍廣，長時間工作范圍0－65℃。防雷等級達到了正負4KV，沖擊電流3KA的通流量要求，靜電達到了正負8KV的要求,平均無故障間隔時間（MTBF）>500,000小時，指標遠遠高于一般民用產品。支持醇酸樹脂絕緣涂覆保護技術，達到防潮、防霉、防鹽霧侵蝕的1級戶外防護等級要求，提高產品的可靠性。

　　統一的數據存儲管理

　　iVS方案采用專業IPSAN進行數據存儲，同時VM-CMS中心管理平臺的NRM管理模塊可以實現對所有存儲設備、存儲資源的統一管理。

　　存儲設備的物理部署可分布式也可集中式，但邏輯上可由NRM管理模塊統一管理，NRM可根據前端攝像頭動態調整存儲設備中的數據資源，從而提高資源利用率，實現存儲空間的運營管理，同時NRM可為每個前端編碼器的應用要求，為其制定個性化的存儲計劃和存儲策略，完成差異化的存儲SLA方案。

　　同時iVS在存儲可靠性方面也有很多獨特的優勢，如支持RAID、支持硬盤在線熱插拔、支持硬盤電源短路保護、支持可選冗余熱插拔電源、支持電源自動故障切換等。從而確保了可靠海量視頻信息的可靠存儲。

　豐富的運維管理手段

　　H3CiVS智能監控方案支持豐富的管理特性，由專業的網管系統進行管理。H3C網管系統可提供統一的平臺、前端管理視圖以及全面的故障處理機制，當前端或客戶端發生視頻丟失、網絡中斷、點播失敗等告警時，網管平臺可及時呈現并以醒目的方式進行通告；同時網管可以對前端網絡完好率、視頻完好率、視頻點播情況以及平臺設備的性能信息等進行統計，以圖表的方式進行定期輸出，幫助管理員了解監控業務狀況。中心平臺還可以完成對前端設備的定期巡檢，批量下發配置信息，對用戶進行分權分域的角色管理等網管功能。

　　兼容3G/NGN等新技術標準，確保監控運營平臺平滑升級

　　H3C針對視頻監視網絡大規模、大容量靈活部署的需要，創新的開發了可靈活部署的系列流媒體交換平臺UMS，這為真正推動運營級監控網的發展奠定了基礎。

　　運營級行業大客戶監控平臺業務的發展，最終會與公眾監控平臺及3G/NGN網絡互通。同時，我們看到，監控所涉及的每個子領域的技術都處在快速的發展中，如監控接入層中的各種無線技術，包括WLAN、GPRS、3G等；網絡承載層中的IPv6、高性能以太網等；控制層的模塊化軟件技術、中間件技術等；業務應用層的IPSAN、圖像識別、人工智能等。iVS方案采用這種標準、開放的架構，有利于每個層次技術的獨立發展及平滑演進，保護用戶的技術投資。

　　iVS解決方案應用于行業大客戶監控的優勢

　　在運營商監控客戶群中，可分為行業大客戶、普通商業用戶、公眾用戶等幾部分，行業大客戶是其中關鍵的用戶群體，監控規模大、要求高，需要高清晰的圖像質量以及低時延的查詢控制；對于大量的視頻監控?cái)?shù)據，要求高效存取、快速檢索、即存即看；同時往往需要監控系統提供增值接口，與自身的業務應用系統相結合。H3CiVS智能監控解決方案在滿足大客戶接入方面同樣有其獨特的優勢。

　　高清、舒適的圖像質量，滿足運營商大客戶專業需求

　　iVS解決方案支持完全符合國際標準的MPEG2、MPEG4和H.264編碼方式，可以根據客戶需求提供從CIF標準清晰度到D1高清晰度的多種格式，完全遵守國際標準可以保證系統互連互通的基本業務需求，同時便于今后開展各種圖像增值應用業務�？蛇m應128K到8M的網絡帶寬環境，支持MPEG2標準最高達8Mbps碼流，MPEG4最高可達4Mbps，H.264（BP）可提供3Mbps編碼方式。

　　開放的API接口，實現行業增值應用

　　由于IP承載協議的開放性，iVS系統間的各個模塊可以有機的通過IP協議結合起來，并可以與外部模塊進行良好的兼容，iVS可以提供標準的API接口，與第三方上層應用及相關業務系統進行聯動，可與第三方合作伙伴合作提供行業監控應用，為客戶實現GIS地圖、三臺合一、門禁、報警聯動、智能圖像分析、人臉識別等增值應用；

　　

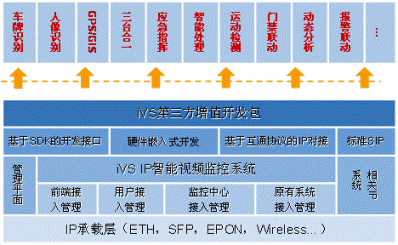

　　圖6開放接口應用

　歷史數據秒級檢索、快速回放

　　傳統的文件模式存儲，需要將流數據切成一個個文件進行存儲，從而造成海量的文件信息難以有效檢索，同時由于流媒體服務器進行大量文件切分工作而形成瓶頸，造成所謂“啞鈴效應”。iVS方案端到端的IP-SAN存儲采用基于數據塊的存儲模式，前端編碼器直接將流數據存入IPSAN設備，避免了文件切分的瓶頸問題，同時克服了傳統監控模式中文件存儲容易損壞文件和無法查詢最近圖像的弊端，在提高系統可靠性同時大大縮短了系統的圖像回放響應時間，可實現歷史圖像信息的秒級監控，為緊急情況處置爭取了時間。

　　創新的雙流分離設計，高質量保證實時流和存儲流

　　用戶的業務模式的不同，網絡建設規模的不同，存儲建設規模的不同導致了不同的用戶對于查看和存儲的需求有較大的差異，實時查看流和存儲流在時延、可靠性、穩定性的要求均有所不同。

　　iVS方案根據網絡監控中對實時流和存儲流的需求差異，在前端編碼器實時流和存儲流合一的單流基礎上，創新性地在全系列編碼器產品中采用了實時流和存儲流分別輸出的雙流設計，其中實時流支持單、組播，存儲流支持iSCSI標準的TCP單播流。同時在用戶接入帶寬較窄的情況下，也可以使用單流在有限的帶寬下提供盡可能高的圖像質量。

　　分級分域的管理模式，滿足大規模組網需求

　　系統針對不同的用戶可以采用域管理、用戶管理和云臺控制沖突管理等多種權限管理模式。不同的用戶可以根據指定的權限對系統進行操作。這種分級分域的多種管理模式非常適合運營級監控平臺的管理模式。

　　支持多種接入方式，適應運營商IP承載網各種環境

　　iVS方案支持Ethernet、SFP、EPON、XDSL等多種接入方式。EC/ECR編碼器支持雙網口、SFP光纖接口和EPON無源光網絡接口，方便用戶選擇組網方案。如在光纖資源充足的接入點，采用SFP接口百兆數字光纖接入，充分利用現有IP網絡。在光纖資源緊張的地方采用EPON無源光網絡，通過一根光纖可以解決大量的監控媒體終端的接入，大幅減少用戶的光纖布線成本，降低系統綜合成本和線路租金。在規模較小的監控點，可通過外置Modem實現ADSL/ADSL2+、G.SHDSL等方式接入，滿足不同規模監控點的接入需求，從而實現靈活的線路運營。

　　

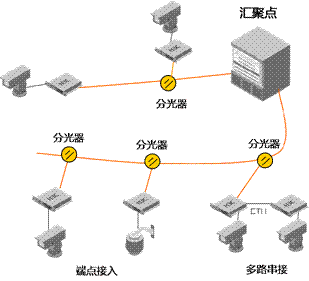

　　圖7iVS方案EPON接入示意圖

　　H3CiVS智能監控解決方案在充分滿足運營級監控平臺需求基礎上，也針對專業大客戶的接入提供了個性化的優勢特性，可廣泛應用于“全球眼”、“寬視界”等領域及滿足運營商大客戶監控網絡的建設。
