國泰中科智能樓宇及小區數字化監控解決方案

JC-440智能化小區視頻服務器

一．

    隨著智能化小區的飛速發展，小區的智能監控又上了新臺階，數字化、網絡化、信息化、智能化是小區監控今后發展方向。傳統的模擬及數字監控系統前端設備與控制中心要有視頻線、信號線相聯，前端有幾路攝像機就要有幾條視頻線，往往不能適應新型智能化小區的要求。針對這種情況，我公司投入大部人員與時間，適時推出了智能化小區視頻服務器，免布線直接接入現有網絡（LAN）。

    JC-440智能化小區視頻服務器（Video Server）將監控攝像機信號接入以太網。它接收攝像機的視頻信號，并通過其內部數字處理（LSI DSP），輸出符合TCP/IP傳輸協議的數字流到以太網上。

    小區視頻服務器 (JC-440) 的使用極為簡單，只需將攝像機輸出的視頻信號用同軸電纜連至小區視頻服務器的視頻輸入（Video In）端，再用5類線經RJ-45接頭連到就近的網絡（LAN）端口上。任何授權用戶就可以通過聯網計算機監看任一臺攝像機的畫面并對其云臺/鏡頭進行控制，完全打破了傳統監控系統傳輸距離的限制，也大大減少了線材成本及施工費用。小區視頻服務器的視頻輸出端（Video out）可供本地外接監視器用。

    小區視頻服務器 (JC-440) 還具有大容量內存，可將報警觸發前的圖像儲存于內存中，便于查證及縮短破案時間。特殊設計的通信口可以方便地與外部周邊設備如刷卡機、門禁系統、紅外雙鑒報警探測器、指紋識別機、麥克風……等連接，有效提升整個監控系統的效益及品質。

系統連接示意圖

·遠端網絡監視功能

    通過以太網直接進行遠程監控，可供多人同時監控多點，實時傳輸圖像無延時，無距離限制，減少線材成本及施工費用，可配合光纖進行遠程圖像傳輸。

·大幅減少線材成本

    利用已有的計算機網絡，或利用已有的綜合布線系統，實現遠程圖像監控，免除了重新布線時的距離限制及成本，大幅減少人力及線材費用。

·整合雙向RS-232/RS-485通信口，便于周邊設備擴充

    提供雙向RS-232或RS-485通信口供使用者自行選擇通信方式，便于連接周邊設備，如云臺及電動鏡頭。

·利用網絡更新軟件

    直接通過Internet或Ethernet即可升級軟件，不需拆卸攝像機。

·報警前錄像功能（Pre-alarm recording）

    可設定報警前錄像功能，便于查證，提升監控效益。

·彈性畫面設定功能

    可依應用環境不同及各人喜好自由設定瀏覽視窗大小、分辨率以及監視地點，達到多點網絡監控的功能。

·使用者權限保護

    設定不同等級的使用者權限，防止攝像機設定被改動或圖像被截取。開放式架構設計，日后可以持續擴充監控設備，并可整合不同的子系統如門禁刷卡、防盜防災、警勤巡邏等應用，更進一步保障財產設備安全。

·應用范圍

    智能化樓宇及小區、城市交通、連鎖企業、大型工廠機房、無人危險環境、遠端監護、公共場所、金融機構各分行、網絡商品活動展示、新聞現場實況報道、視訊會議、遠程教學、遠程醫療…

大型小區可視對講智能管理系統

    隨著目前可視對講系統功能及信息量的不斷增加，小區聯網空間的不斷擴大，原有的可視對講系統已受到了很大的局限�，F(xiàn)在成熟的LONWORKS網絡技術引入到可視對講系統中，徹底打破了小區聯網型可視對講系統進一步發展的瓶頸問題，大大提高了小區聯網型可視對講系統的可靠性和穩定性，更使小區聯網型可視對講系統升華為大型小區智能控制管理系統。

系統功能及特點

·主干線為LonWorks現場總線，幢干線采用非破壞性總線仲裁技術，多方式一工作，系統通訊方式靈活。

·系統可以集成以LonWorks定義的閉路監控系統，周界防范系統，門禁系統。

·整個小區可以進行統一管理或分片管理。

·系統容量大于5萬戶，系統編址靈活，超強保護功能，住戶房號可任意設置，一戶出現故障不影響其他住戶使用。

·操作簡便，界面友好，管理中心可以是分體式也可以是全電腦操作。

·系統可以采用雙總線制，二個通訊信道，通訊更加可靠。

·系統具有故障自檢功能，顯示系統故障信息，便于維護。

·  每戶獨立開鎖密碼，管理中心可以查詢，修改密碼。管理中心具有監視（可編程射定循環監視，隨機觸動監視和定點監視等），記錄（呼叫，報警，圖象）功能。

·總線簡潔，擴容靈活，視頻雙向傳輸。

·每戶可靈活外接各種報警探頭如 紅外，煙感，玻璃破碎，瓦斯探測器，門磁等。報警信息由中心管理。

小區智能控制管理系統

小區智能管理控制系統由管控中心，局域網和智能控制單元三部分構成。

1． 先進的LonWorks技術，集成了：

2． 管理中心通過通用的網絡交換設備進入Inter Net

3． 系統特點

采用超大規模的神經元計算機芯片

多個子系統合一

能夠兼容不同廠家產品

系統的施工，維護和升級容易

采用國際通用技術，符合中國國家標準

4． 小區智能控制管理系統采用積木式結構，模塊化設計，系統由不同的控制單元組成，可以任意組合，每個控制單元可以有多個功能模塊。

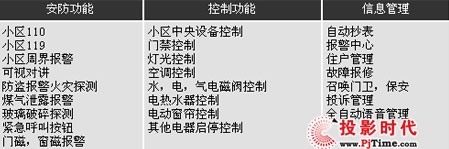

5． 功能：本產品的標準型是一種技術集成方案，即通過利用現有成熟技術的集成形成新的應用模式，它可以包括許多子系統：

小區安全報警系統

小區設備控制子系統 （如中央空調，公共照明，噴淋系統）

小區門禁子系統

小區抄表子系統

小區可視對講子系統

小區家庭智能子系統

網絡：LonWorks

結構：采用積木式結構，系統可靈活組合。

主要技術指標：

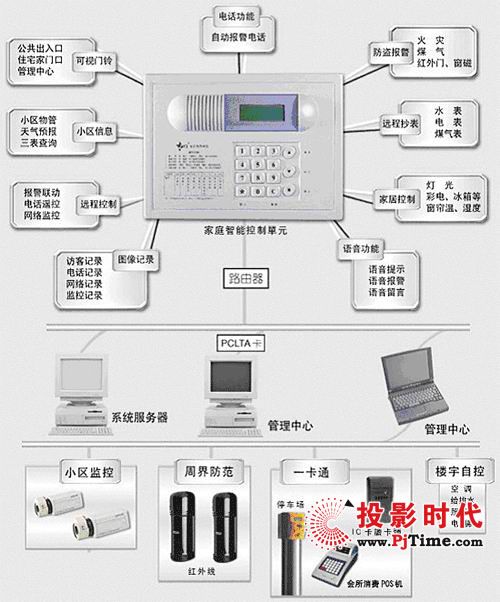

系統示意圖
