視頻編碼標準回顧及AVS視頻關鍵技術

    一、國際音視頻編碼技術標準回顧

    20世紀90年代以來，ITU-T和ISO制定了一系列音視頻編碼技術標準（信源編碼技術標準）和建議，這些標準和建議的制定極大地推動了多媒體技術的實用化和產業化。從技術進步的角度看，1994年完成的第一代信源編碼技術標準MPEG-1和MPEG-2的壓縮能力為50-75倍。進入新世紀以來，第二代信源編碼技術標準相繼出臺，壓縮效率可達到100-150倍。第二代信源編碼技術標準將使原來剛剛形成不久的國際數字電視和數字音視頻產業格局重新“洗牌”。

    國際上音視頻編解碼標準主要有兩大系列：ISO/IEC JTC1制定的MPEG系列標準，數字電視采用的是MPEG系列標準；ITU針對多媒體通信制定的H.26x系列視頻編碼標準和G.7系列音頻編碼標準。

    CCITT(國際電報電話咨詢委員會，現并入國際電信聯盟ITU)從1984年開始提出一系列有關音頻編碼算法和國際標準。1984年CCITT第15研究組成立了一個專家組，專門研究電視電話的編碼問題，經過5年以上的研究和努力，在1990年12月完成和批準了CCITT推薦書 H.261。在H.261的基礎上，1996年ITU-T完成了H.263編碼標準，在編碼算法復雜度增加很少的基礎上，H.263能提供更好的圖像質量、更低的速率，目前，H.263編碼是IP視頻通信采用最多的一種編碼方法。1998年ITU-T推出的H.263＋是H.263建議的第二版，它提供了12個新的可協商模式和其他特征，進一步提高了壓縮編碼性能。

    MPEG是國際標準化組織和國際電工委員會第一聯合技術組（ISO/IEC JTC1）1988年成立的運動圖像專家組（Moving Picture Expert Group）的簡稱，全稱為ISO/IEC JTC1第29分委會第11工作組（ISO/IEC JTC1/SC29/WG11），負責數字視頻、音頻和其他媒體的壓縮、解壓縮、處理和表示等國際技術標準的制定工作。從1988年開始，MPEG專家組每年召開四次左右的國際會議，主要內容是制定、修訂、發展MPEG系列多媒體標準。視音頻編碼標準MPEG-1(1992)和MPEG-2(1994)、基于視聽媒體對象的多媒體編碼標準MPEG-4(1999年)、多媒體內容描述標準MPEG-7(2001)、多媒體框架標準MPEG-21。目前，MPEG系列國際標準已經成為影響最大的多媒體技術標準，對數字電視、視聽消費電子產品、多媒體通信等信息產業的重要產品產生了深遠影響。

    CCITT H.261標準始于1984年，實質完成于1989年，是MPEG的先驅。MPEG-1和H.261有共同的數據結構、編碼工具和語法元素，然而兩者并非完全后向兼容，MPEG-1可看作是H.261的擴展集。MPEG-1的發展始于1988年，實質完成于1992年。MPEG-2可被看作是MPEG-1的擴展集，始于1990年，實質完成于1994年。H.263始于1992年，第一版完成于1995年。MPEG-4（其視頻部分建立在MPEG-2和H.263的基礎上）始于1993年，第一版實質完成于1998年。

    MPEG專家組已經和正在制定的標準包括：

    (1) MPEG-1標準：1992年11月正式成為國際標準，名稱為“用于數字存儲媒體速率為1.5Mbps的運動圖像及其伴音的壓縮編碼”。MPEG-1的支持的視頻參數為352 X 240 X 30幀/秒或相當。

    (2) MPEG-2：1994年11月成為國際標準（ISO/IEC13818），這是一個適應性廣的動態影像和聲音編碼方案，最初目標是把視頻及其伴音信號壓縮到10Mb／s，經實驗可適用于1.5-60Mb／s的編碼范圍，甚至還可以更高。MPEG-2可用于數字通信、存儲、廣播、高清晰度電視等的壓縮編碼。DVD和數字電視廣播采用的是MPEG-2標準。1994年后，MPEG-2標準還進行了一定擴展和修訂。

    (3) MPEG-4：注意到低帶寬應用的需要和交互式圖形應用（游戲等合成內容）、交互式多媒體（WWW等內容分發和訪問技術）的快速發展，MPEG專家組成立了MPEG-4工作組，以促進上述三個領域的集成。1999年初，定義標準框架的MPEG-4（第一版）成為國際標準（ISO/IEC 14496-1），提供多種算法和工具的第二版已于99年底成為國際標準（ISO/IEC 14496-2），后續還在制定第三、四、五版。

    (4) MPEG-7與MPEG-21標準：MPEG-7是面向多媒體信息搜索、過濾、管理和處理的內容表達標準，2001年7月成為國際標準。正在制定的MPEG-21的重點是多媒體框架，為與多媒體內容遞交相關的所有已開發的和正在開發的標準提供基礎體系。

    二、第二代視頻編碼標準

    1994年制定的MPEG-2標準和H.263標準是國際音視頻標準領域的一個里程碑，是音視頻行業遵循的基本標準。近十年來，音視頻編碼技術本身和產業應用背景都發生了明顯變化。ITU-T于1997年提出的一個長期的視頻標準化項目H.26L，ITU-T并在1999年8月推出該標準的第一版測試模型。為了響應ISO/IEC MPEG對先進視頻編碼技術的需求，從2001年開始，ISO和ITU開始組建了聯合視頻工作組（JVT，Joint Video Team ，ISO/IEC MPEG和ITU-T VCEG聯合視頻工作組），在H.26L的基礎上開發新的視頻編碼標準，即JVT標準。

    JVT標準是一套兼顧廣播和電信、覆蓋從低碼率通信到高清晰電視的廣域標準。在ISO/IEC中，該標準的正式名稱為MPEG-4 AVC（Advanced Video Coding）標準；在ITU-T中的正式名稱為H.264標準。2003年下半年，ISO/IEC以MPEG-4第十部分（ISO/IEC 14496-10）的名義正式發布了這項標準。

    雖然MPEG-4 AVC/H.264是第二代標準中的一個重要代表，但遠不如MPEG-2當年那樣一枝獨秀，而且面臨著多個來自企業和其他標準組織強有力的技術競爭。來自企業的競爭者以微軟提出的WMV9為代表。SMPTE（Society of Motion Picture and Television Engineers，美國電影與電視工程師協會）是得到美國國家標準研究所（ANSI）認證的視頻、電視和電影工業標準開發組織，在制定和發掘私有規范方面具有豐富經驗。2003年09月，SMPTE接收WMV-9所采用的壓縮技術規范作為一種視頻編解碼格式標準，標準草案名稱為“SMPTE Standard for Television: VC-9 Compressed Video Bitstream Format and Decoding Process”，簡稱VC-1。2006年4月，SMPTE 正式發布VC-1。

    AVS標準是中國數字音視頻編解碼技術標準工作組（AVS工作組）制定的數字音視頻編碼標準。AVS工作組成立于2002年，成員包括國內外從事數字音視頻編碼技術和產品研究開發的一百多家機構和企業。AVS工作組的任務是面向我國的信息產業需求，組織制定行業和國家信源編碼技術標準。AVS國家標準的正式名稱是《信息技術 先進音視頻編碼》，編號為GB/T 20090，包括9個部分，其中《第2部分 視頻》（簡稱AVS視頻）于2006年2月頒布，3月實施。AVS視頻標準主要面向高清晰度和高質量數字電視廣播、數字存儲媒體和其他相關應用。它具有四大特點：（1）性能高，編碼效率比MPEG-2高2倍以上，與H.264的編碼效率相當；（2）復雜度低，算法復雜度比H.264低；（3）實現成本低，軟硬件實現成本都低于H.264；（4）專利授權模式簡單，費用明顯低于同類標準。

    AVS標準和相關國際標準的時間對應關系以及AVS工作組已經開展的工作如下圖所示。

圖 1 視頻編碼標準與AVS標準發展過程

    三、視頻壓縮基本原理

    視頻能夠壓縮的根本原因在于視頻數據具有較高的冗余度。壓縮就是指冗余的消除，主要基于兩種技術：統計學和心理視覺。

    消除統計冗余的基本依據是視頻數字化過程在時間和空間上采用了規則的采樣過程。視頻畫面數字化為規則的像素陣列，其密集程度適于表征每點最高的空間頻率，而絕大多數畫面幀包含非常少甚至不含這種最高頻率的細節。同樣，所選的幀頻能夠表征場景中最快的運動，而理想的壓縮系統只要描述場景所必需的瞬時運動即可。簡言之，理想的壓縮系統能夠動態適應視頻在時間和空間上的變化，所需要的數據量遠低于數字化采樣所產生的原始數據。

    心理視覺技術主要是針對人類視覺系統極限。人類視覺在對比度帶寬、空間帶寬（特別是彩色視覺）、時間帶寬等方面存在極限。而且，這些極限并非相互獨立，整體的視覺系統存在上限，例如，人眼不可能同時察覺到時間和空間的高分辨率。顯然，沒有必要表征那些不能被感知的信息，或者說，一定程度的壓縮損失是人的視覺系統是感知不出來的。

    視頻編碼標準并非一個單一的算法，而是一整套的編碼工具，這些工具綜合起來就達到了完整的壓縮效果。視頻壓縮的歷史可以追溯到上個世紀50年代初，在隨后30多年時間里，主要的壓縮技術和工具逐漸發展起來，在上世紀80年代初，視頻編碼技術初步成型。最初每個主要的工具都是作為視頻編碼的一個完整解決方案而提出，各條技術主線平行發展，最終各性能最佳者匯合成為完整的解決方案，方案集成的主要貢獻者是標準化組織，來自各國家和組織的專家們共同完成了方案集成工作，或者說，編碼標準方案是標準委員會原創的。另外，盡管有些技術多年前就已經提出，但由于實現代價昂貴而沒能在當時得到實際應用，直到近年來半導體技術的發展才滿足實時視頻處理的要求。

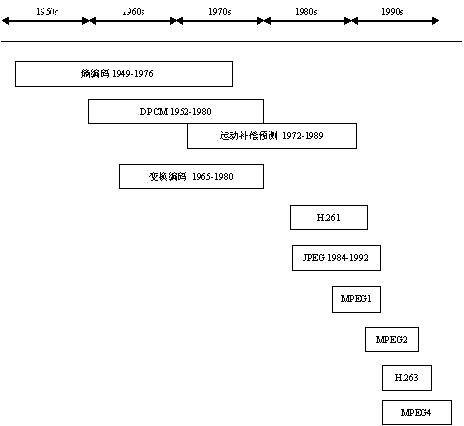

圖 2編碼工具與標準的發展（Cliff, 2002）

    四、MPEG標準中視頻編解碼技術

    MPEG標準主要基于三大編碼工具：自適應塊變換編碼（Adaptive block transform coding）消除空間冗余；運動補償差分脈沖編碼調制（Motion-compensated DPCM）消除時域冗余，二者融合為混合編碼技術(hybrid coding)。熵編碼（Entropy coding）用于消除混合編碼器產生的統計冗余。還有一些輔助工具作為主要工具的補充，用于消除已編碼數據某些特殊部分的剩余冗余，或者根據具體應用對編碼進行調整，也有的編碼工具支持將數據格式化為特定比特流以便于存儲和傳輸。

    現代熵編碼始創于20世紀40年代末；60年代末應用于視頻編碼；然后不斷改進，80年代中期引入了二維可變長編碼（2D VLC）和算術編碼（arithmetic coding）方法。

    DPCM始創于1952年，同年首次應用于視頻編碼。DPCM最初是作為空間編碼技術而發展，到了70年代中期，DPCM開始用于時域編碼。DPCM作為一種完整的視頻編碼方案，一直持續到80年代初期。從70年代中早期開始，DPCM的關鍵元素與變換編碼技術融合，逐漸形成了混合編碼技術，并于80年代早期發展成為MPEG的雛形。

    變換編碼60年代末首次用于視頻，70年代上半期得到實質性的發展，被認為在空間編碼方面達到最高分辨率效果。在混合編碼中，變換編碼用于消除空間冗余，DCPM用于消除時間冗余。運動補償預測技術極大地提高了時域DCPM的性能，它始創于1969年，80年代初發展成為MPEG的基本形式。80年代早期，擴展出內插編碼（interpolative coding），即通過多幀內插進行預測，中間幀通過比例運動矢量（scaled motion vectors）預測。直至80年代末，雙向預測技術（bi-directional prediction）誕生，該技術才發展到最終形式。在近年來的進展中（H.264），預測質量得到改進，亦即不同信號之間的相關性降低。因此，變換的必需性降低，H.264使用了簡化的變換（4 x4）。

    MPEG1和H.261的前身是CCITT H.261標準（始于1984年，實質性完成于1989年），它們有共同的數據結構、編碼工具和語法元素。然而兩者并非恰好后向兼容。MPEG1可看作是H.261的擴展集。MPEG1的發展始于1988年，實質性完成于1992年。MPEG2可被看作是MPEG2的擴展集，始于1990，實質完成于1994年。H.263始于1992年，第一版完成于1995。MPEG4（其視頻是建于MPEG2和.263基礎上）始于1993，第一版實質完成于1998年。由于芯片等技術的允許，2003年完成的MPEG-4 AVC/H.264比先前的視頻編碼標準采用了更為復雜的技術，同時也有新的技術模塊??多尺寸塊的幀內和幀間編碼、多方向空間預測技術、4x4整數正交變換、去除塊效應的環內濾波器等，可以獲得更高的壓縮比。由于采用了數據劃分，JVT標準還具有更強的容錯能力。

    五、AVS標準及其核心技術

    AVS是我國自主制定的第二代音視頻編碼技術標準。AVS視頻當中具有特征性的核心技術包括：8x8整數變換、量化、幀內預測、1/4精度像素插值、特殊的幀間預測運動補償、二維熵編碼、去塊效應環內濾波等。

    1）變換、量化

    AVS的8x8變換與量化可以在16位處理器上無失真地實現，從而克服了MPEG-4 AVC/ H.264之前所有視頻壓縮編碼國際標準中采用的8x8 DCT變換存在失真的固有問題。而MPEG-4 AVC/ H.264所采用的4x4整數變換在高分辨率的視頻圖像上的去相關性能不及8x8的變換有效。AVS采用了64級量化，可以完全適應不同的應用和業務對碼率和質量的要求。在解決了16位實現的問題后，目前AVS所采用的8x8變換與量化方案，既適合于16位DSP或其他軟件方式的快速實現，也適合于ASIC的優化實現。

    2）幀內預測

    AVS的幀內預測技術沿襲了MPEG-4 AVC/ H.264幀內預測的思路，用相鄰塊的像素預測當前塊，采用代表空間域紋理方向的多種預測模式。但AVS亮度和色度幀內預測都是以8x8塊為單位的。亮度塊采用5種預測模式，色度塊采用4種預測模式，而這4種模式中又有3種和亮度塊的預測模式相同。在編碼質量相當?shù)那疤嵯�，AVS采用較少的預測模式，使方案更加簡潔、實現的復雜度大為降低。

    3）多模式幀間預測

    幀間運動補償編碼是混合編碼技術框架中最重要的部分之一。AVS標準采用了16×16、16×8、8×16和8×8的塊模式進行運動補償，而去除了MPEG-4 AVC/ H.264標準中的8×4、4×8、4×4的塊模式，目的是能更好地刻畫物體運動，提高運動搜索的準確性。實驗表明，對于高分辨率視頻，AVS選用的塊模式已經能足夠精細地表達物體的運動。較少的塊模式，能降低運動矢量和塊模式傳輸?shù)拈_銷，從而提高壓縮效率、降低編解碼實現的復雜度。

    4）1/4像素運動補償

    AVS和MPEG-4 AVC/ H.264都采用了1/4像素精度的運動補償技術。MPEG-4 AVC/ H.264采用6抽頭濾波器進行半像素插值并采用雙線性濾波器進行1/4像素插值。而AVS采用了不同的4抽頭濾波器進行半像素插值和1/4像素插值，在不降低性能的情況下減少插值所需要的參考像素點，減小了數據存取帶寬需求，這在高分辨率視頻壓縮應用中是非常有意義的。

    5）參考幀

    在傳統的視頻編碼標準（MPEG-x系列與H.26x系列）中，雙向預測幀B幀都只有一個前向參考幀與一個后向參考幀，而前向預測幀P 幀則只有一個前向參考幀。而新近的MPEG-4 AVC/ H.264充分地利用圖片之間的時域相關性，允許P幀和B幀有多個參考幀，最多可以有31個參考幀。多幀參考技術在提高壓縮效率的同時也將極大地增加存儲空間與數據存取的開銷。AVS中P幀可以利用至多2幀的前向參考幀，而B幀采用前后各一個參考幀，P幀與B幀（包括后向參考幀）的參考幀數相同，其參考幀存儲空間與數據存取的開銷并不比傳統視頻編碼的標準大，而恰恰充分利用了必須預留的資源。

    6）1/4像素運動補償

    AVS的B幀的雙向預測使用了直接模式(direct mode)、對稱模式(symmetric mode)和跳過模式(skip mode)。使用對稱模式時，碼流只需要傳送前向運動矢量，后向運動矢量可由前向運動矢量導出，從而節省后向運動矢量的編碼開銷。對于直接模式，當前塊的前、后向運動矢量都是由后向參考圖像相應位置塊的運動矢量導出，無需傳輸運動矢量，因此也可以節省運動矢量的編碼開銷。跳過模式的運動矢量的導出方法和直接模式的相同，跳過模式編碼的塊其運動補償?shù)臍埐钜簿鶠榱�，即該模式下宏塊只需要傳輸模式信號，而不需要傳輸運動矢量、補償殘差等附加信息。

    7）熵編碼

    AVS熵編碼采用自適應變長編碼技術。 在AVS熵編碼過程中，所有的語法元素和殘差數據都是以指數哥倫布碼的形式映射成二進制比特流。采用指數哥倫布碼的優勢在于：一方面，它的硬件復雜度比較低，可以根據閉合公式解析碼字，無需查表；另一方面，它可以根據編碼元素的概率分布靈活地確定以k階指數哥倫布碼編碼，如果k選得恰當，則編碼效率可以逼近信息熵。

    對預測殘差的塊變換系數，經掃描形成（level、run）對串，level、run不是獨立事件，而存在著很強的相關性，在AVS中l(wèi)evel、run采用二維聯合編碼，并根據當前l(fā)evel、run的不同概率分布趨勢，自適應改變指數哥倫布碼的階數。

    AVS視頻目前定義了一個檔次（profile）即基準檔次。該基準檔次又分為6個級別，分別對應高清晰度、標準清晰度與CIF(1/4標清，相當于VHS或VCD質量)應用。 與MPEG-4 AVC/ H.264的baseline profile相比，AVS視頻增加了B幀、interlace等技術，因此其壓縮效率明顯提高，而與MPEG-4 AVC/ H.264的main profile相比，又減少了CABAC等實現難度大的技術，從而增強了可實現性。

    AVS視頻的主要特點是應用目標明確，技術有針對性。因此在高分辨率應用中，其壓縮效率明顯比現在在數字電視、光存儲媒體中常用的MPEG-2視頻提高一個層次。在壓縮效率相當?shù)那疤嵯�，又較MPEG-4 AVC/ H.264的 main profile的實現復雜度大為降低。
