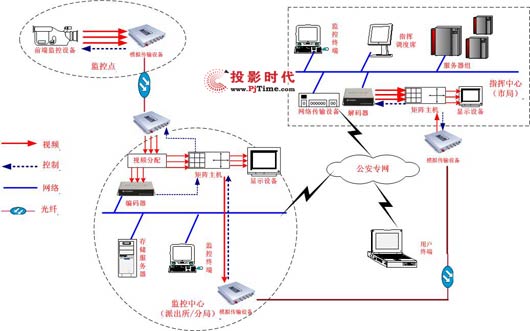

系統拓?fù)涫疽鈭D
系統組成
1.前端監控點(公安自建)根據不同地點采用相應的高速球、勻速球、槍式帶云臺和槍式固定攝像機,以及社會監控點通過光端機將模擬視頻信號和控制信號無損失傳輸?shù)交鶎颖O(jiān)控中心(派出所 / 分局監控中心)。
2.進入基層監控中心的模擬視頻信號經視頻分配器一分為二,其一進入數字硬盤錄像機或網絡視頻服務器等數字編碼設備,其一進入矩陣主機。
3.基層監控中心配置數字編碼設備對前端所有圖像24小時數字化錄像存儲。監控終端可以切換顯示本地視頻與電子地圖,前端報警聯動多路視頻顯示。
4.基層監控中心配置一臺矩陣主機,將前端模擬視頻圖像切換顯示在模擬顯示設備(電視墻)上。
5.鍵盤與監控主機均可方便切換和控制前端視頻的上下左右以及變倍。
6.市局監控中心與基層監控中心通過光纖將矩陣級聯起來,市局的矩陣即可方便切換、控制基層監控中心的矩陣。
7.市局監控中心配置視頻管理服務器,通過公安專網,服務器即可實時瀏覽前端各個基層監控中心數字視頻存儲服務器上的圖像,實時查詢、回放各個數字視頻存儲服務器的錄像內容,并可將重要圖像數字化存儲錄像。
8.市局監控中心解碼設備負責將數字視頻信號還原為模擬視頻信號,輸出到矩陣主機、屏幕墻等模擬顯示設備。報警信號能夠?qū)崟r(shí)傳送到市局監控中心。
系統特點
1.整個系統從前端到監控中心傳輸方式采用光纖傳輸,圖像沒有經過數字壓縮,圖像質量清晰、控制流暢。編碼設備傳輸?shù)臄?shù)字化圖像由于采用先進的 MPEG4 或 H.264 壓縮算法,圖像分辨率亦能達到 D1 : 720*576 。模擬與數字方式相結合,既提供了很強的靈活性又保證了圖像質量。
2.監控中心的核心設備為模擬矩陣和數字編碼設備,同時具備一套功能強大、集成度很高的綜合監控平臺軟件,能夠同時管理、控制模擬(矩陣)設備與信號,數字編碼設備與信號。
3.矩陣系統對模擬信號進行切換上屏幕墻監控,數字編碼設備則將傳統的模擬視頻信號轉換為數字信號,通過計算機網絡來傳輸,通過智能化的計算機軟件來處理,這就形成了模數結合的監控系統。實現了視頻/音頻的數字化、系統的網絡化、應用的多媒體化和管理的智能化。
4.基層監控中心和市局監控中心之間雙備份互聯:
一、視頻管理服務器接入公安專網,市局可通過視頻管理服務器管理、查詢、瀏覽前端每個基層監控中心管轄的圖像;
二、通過級聯設備將市局與基層監控中心的矩陣級聯,市局監控中心通過零延時的級聯設備可以跨級切換控制任意基層監控中心內的任意一路圖像,并可進行跨級編程,保證系統中的視頻信息、控制信息、系統信息等可以進行交互控制和傳輸。
5.各前端發生警情時,警情信息不僅可以傳到基層監控中心,并同時傳到市局監控中心。報警觸發后,報警點附近的球云臺會按照預先設定好的預置位定位到相應的區域,還可以將與報警現場關聯的多個前端圖像一起切換,有針對性地布控追蹤。
