Infocomm Asia:EXTRON展音視頻系統新品

EXTRON主要新品概要

   由于EXTRON展區龐大，逛完還得需要一些耐心，為了讓哪些時間趕緊的朋友，我們還是先列出本次展示出來的重要新品吧：

WindoWall System系統——功能強大、易于使用的多畫面拼接處理器系統
GlobalViewer Enterprise(全局查看器企業版)軟件：新一代的軟件系統，可管理并支持更大的視音頻系統的安裝
MTPX Plus系列雙絞線矩陣切換器：新一代的雙絞線集成設備
RGB-HDMI 300：將高分辨率模擬視頻轉換為HDMI
Fiber matrix 6400：高性能、模塊化的光纖矩陣切換器
FOXBOX 4G DVI：用于DVI、音頻和RS-232信號的光纖延長器
MTP 1500RL 15HD A：用于VGA和音頻的長距離微型雙絞線接收器
SMX系列多重矩陣：真正模塊化、可現場配置的矩陣切換系統
AvTrac：用于視音頻信號連接的薄型地面安裝式布線軌道系統
ISM 824模塊化集成圖像解釋度轉換矩陣切換器：能在單個緊湊機箱中實現最佳的系統集成靈活性
DVI DL 201 Tx/Rx：雙鏈路DVI雙絞線延長器-發送器和接收器

下面讓我們分別進入主題展區，領略Extron的產品魅力吧!

矩陣切換器展區

CrossPoint Ultra 系列新品





CrossPoint Ultra 1616 HV



    Extron CrossPoint Ultra是一款帶ADSP并用于RGB和立體聲音頻的超寬帶矩陣切換器，其提供從8*4至16*16不等的六種輸入輸出尺寸，特別使用于要求高校、可靠操作的復雜視音頻路由應用環境，可提供最高的計算機視頻分辨率，并且不會出現信號丟失或衰減。該系列具有極其平坦的頻率響應、極低的色度亮度干擾、極低的耗電量、超高效電源、極其可靠的體系結構、極其靈活的控制等特點。

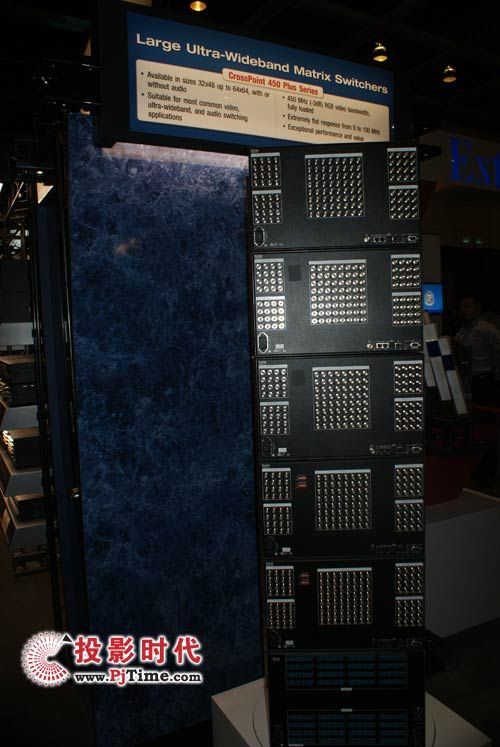

CrossPoint 450 PLUS Series大型超寬帶RGB矩陣切換器



    Extron CrossPoint 450 Plus 系列超寬帶RGBHV 矩陣切換器設計用于滿足或超越了最嚴格的高分辨率計算機視頻和音頻傳輸系統的要求，即信號源之間切換時質量不受任何損失。CrossPoint 450 Plus 系列備有19 種輸入/ 輸出尺寸，范圍從 8x4 到 64x64，是用于命令與控制中心、公司和大學的 計算機輔助設計（CAD）/ 圖形開發中心、生物醫療影像和培訓設施、金融服務機構、數字影院投影以及其它關鍵任務系統設計的理想解決方案。



SMX系列Modular Multi-Plane matrix Switcher模塊化多層矩陣切換器



    SMX 系統多重矩陣系列的多層矩陣切換器將多個獨 立的模擬和數字矩陣切換器整合于一個真正模塊 化、可現場配置的機箱內. 它支持多達 10 個獨立的 矩陣切換器，全部都處于一個控制點之 下。SMX 結合了 Extron 廣受歡迎的 CrossPoint、MAV Plus、HDXP Plus 和 MVX 系列矩陣切換器的可 靠性和高性能，還具有模塊 化矩陣切換器設計的高效 率。SMX 系統是醫學成像系 統、會議和培訓設施以及其 它類似中型應用的理想選 擇。這些應用通常需要切換不 同的信號類型、占用空間小， 同時還能針對不斷出現的輸入/輸出或信號格式的變化提供經濟有效的升級路徑。



    SMX 系統多重矩陣的核心是一個可現場重新配置 的機箱，非常適合于在最短的時間內，花費最少 的人力成本來安裝新的或替換已有的矩陣切換器 板。獨特的支持熱插拔的卡籠設計能將每塊矩陣 板快速地對齊在其自身的水平面上。安裝矩陣板時無需拆卸切換器，也不需要新固件，甚至不必從機架上拆除先前已安裝的 SMX 切換器

    三種機箱尺寸分別為 3U、4U 和 5U 大小，提供有六個、八個或十個插槽。只需簡單地選擇最適合于具體應用的模擬、寬帶、數字以及立體聲音頻矩陣板并加以組合，然后按任意順序安裝。當視音頻信號路由隨時間而需要改變時，只需選擇適合的新矩陣板，即能使 SMX 來滿足新的要求。



VGA矩陣切換器展區

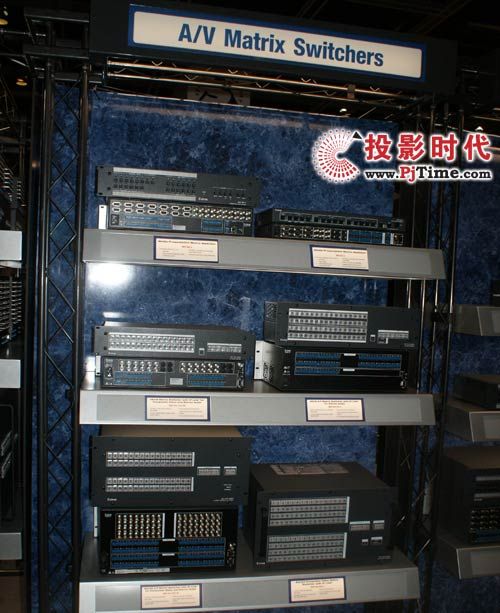

AV矩陣切換器展區

IP Link展區

EXTRON IP LINK



    Extron 的 IP Link 是高性能智能網絡解決方案，專門用于滿足專業音視頻環 境的需求。IP Link 系統中包括一個集成式的網絡服務器，完全與以太網兼容， 具有電子郵件功能。在與 Extron 基于網絡的設備資產管理免費軟件 - 全局察 看器（GlobalViewer®）配合使用時，IP Link 技術可使幾乎所有的音視頻設 備通過與局域網、廣域網或因特網連接的計算機進行控制、監視和訪問。

    IP Link 硬件和全局察看器軟件相互配合，促進實現主要設備資產管理功能， 如主動維護、事件排定、遠程技術支持和防盜報警等。

主動維護
    全局察看器軟件可以儲存和顯示連接設備的各種信息，如編號、所有人標識 名稱、維護歷史、使用數據和安裝的固件版本等。集中收集和使用這些數 據可減少維護成本，指導今后的采購決策。例如，可以定期對一個投影機 進行輪詢以跟蹤燈泡的使用和總壽命時間。當燈泡的使用時間達到預定時 數時，IP Link 接口會自動發送電子郵件報告。

事件排定
    全局察看器軟件使用 IP Link 兼容設備中的實時時鐘和日歷以創造最大價 值�？赏ㄟ^全局察看器輕松對用戶定義任務進行配置和排定，完全不需要 高級的編程技能。例如管理員可以設置每個星期五下班前關閉所有的投影 機。管理員可以設定系統在某特定時間關閉所有的投影機，并把尚未收起 的投影機屏幕收起，如果必要，還可以關閉室內照明燈。同樣，在一個房間內， 可以輕松設定某個設備在指定時間打開以及設定空調設備在演示開始前達 到一個預定溫度。

遠程技術支持
    技術人員可以遠程診斷系統故障，因為全局察看器軟件提供所連接設備的 實時狀態信息，如連接狀況、電源狀態或電流輸入選擇都集中顯示在一個 地方。對于多數連接設備，技術人員可以在辦公室內控制開、關設備電源、 切換信號源、控制調節音量等等，無需到發生故障的設備處就可以解除多 數常見故障。

防盜警報
    IP Link 接口總是處于工作狀態，定期對所連接設備收集狀態信息。如果任 何串聯控制的設備本身如投影機或文件展示臺被從系統網絡中移除，監視 其狀態的IP Link 接口將會馬上知道。在這種情況下，可將全局察看器設 置發送電子郵件信息通知保安人員可能發生偷竊事件。為快速起見，可以 將電子郵件發送到多個地址，包括手提電話和無線 PDA。

   IP LINK產品包括IPL T S2、IPL T SF24、IPL T CR48、IPL M PDP-ES、IPA T RLY4等產品。

IPL T S1





無縫切換器和信號處理展區

WindoWall System系統——功能強大、易于使用的多畫面拼接處理器系統

     Extron WindoWall™ 系統是一款功能強大、通用性強同時又易于使用的多顯示拼接墻系統。它包含與WindoWall 控制臺應用軟件配合使用的 MGP 464W 多畫面處理器。采用了可實現最佳性能和可靠性的高擴展性架構。WindoWall 控制臺應用軟件是該系統的用戶界面，便于直觀、直接地控制和配置視頻墻系統，并且創建具有多個獨立窗口的演示文稿以顯示圖形、HDTV和視頻。WindoWall非常適合需要高度可靠的多窗口視頻墻系統的應用環境。

Seamless Switch展區



    包括ISS 506 六路輸入無縫切換器、RCP 2000遙控面板、MGP 462系列多畫面處理器、MGP 464系列多畫面處理器。



ISS 506 六路輸入無縫切換器



    Extron ISS 506 為一款可接收視頻、HDTV 和 RGB 計算機視頻信號的六路輸入無縫切換器. 它將真正的無跳動無縫切換與高級的圖像解析度轉換技術有機結合，從而滿足高質量、高分辨率視頻演示的要求。ISS 506 擁有單獨預覽、程序輸出等提高演示質量的功能以及無數的切換過渡效果、徽標插入、標題鍵入、內部測試模式、多種控制方法，適用于為高端演示環境提供先進的音視頻能力。





ISM 824  Modular Integration Scaling MultiSwitcher



    Extron ISM 824 是一款獨特的模塊化8 路輸入矩陣切換器. 它具有2 路標準的寬帶輸出和4 個定制的插卡槽，接收多種可選輸出卡，包括視頻圖像解析度轉換和額外的寬帶輸出。ISM 824 的靈活設計允許在一個緊湊的機箱內 同時進行圖像解析度轉換和寬帶切換處理。ISM 824 是要求經濟有效的信號傳輸并帶有靈活的板上信號處理的高端會議室、教室以及禮堂等應用的理想



Scalers and Scan Converters 掃描轉換器



光纖矩陣切換器、光纖延長器

    Extron最新推出了Fiber Matrix 6400模塊化光纖矩陣切換器。Extron Fiber Matrix 6400 是一款高性能、模塊化的光纖矩陣切換器，適用于需要通過光纖進行完整的端對端數字視音頻傳輸和路由的系統. 它采用模塊化板卡插槽設計，尺寸可從 8x8 擴展為 64x64，并且支持速率高達 4.25 Gbps 的數字信號切換。Fiber Matrix 6400 配備熱插拔輸入/輸出板、完全冗余電源以及實時系統監視，是需要 24 小時可靠性以及連續運行的關鍵任務應用環境的理想之選。

EXTRON SM單模光纖線纜



EXTRON FOXBOX 4G VGA



    Extron FOXBOX 4G VGA是一套發送器和接收器，通過一條光纖長距離傳輸高分辨率的計算機視頻、音頻及 RS-232 控制信號。其設計注重可靠性和出色的高分辨率圖像性能，使用使用EXTRON獨特的全數字式零壓縮技術對分辨率高達 UXGA (1600x1200) 的計算機視頻進行完美的像素對像素的傳輸。FOX BOX 4G VGA的設計特別適用于視音頻系統，還包括一些便于集成的功能，例如圖像調整和校準、自動輸入存儲、從多個位置進行RS-232 控制、內部測試圖案以及實時系統監控等。緊湊、小巧的外殼允許安裝在平板顯示器后面，并且可對多個接收器進行菊花鏈式鏈接。

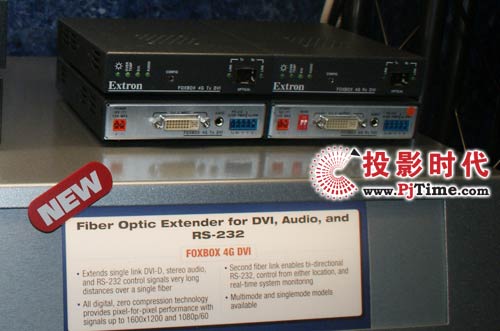

FOXBOX 4G DVI



    用于DVI、音頻和RS-232信號的光纖延長器。



FOX HD-SDI 和 FOX 2G AV MM




    FOX 2G AV實現一根光纖長距離傳輸標準清晰度的視頻、音頻及 RS-232 控制信號。采用EXTRON獨特的全數字式零壓縮技術。



    FOX HD-SDI 允許在一條光纖上遠距離傳輸帶嵌入式音頻和元數據的多速率SDI視頻。它使用EXTRON獨特的全數字式零壓縮技術傳輸高達2.97Gbps的多速率SDI信號，包括SDI、HD-SDI和3G-SDI。為了能夠優化傳輸進和傳輸出FOX HD-SDI的SDI信號，輸入信號可被自動均衡，并且能對輸出信號進行時鐘恢復。







FOX 500 用于RGBHV、音頻和RS-232信號的六路輸出光纖發送器



FOX 500 DA6用于RGBHV、音頻和RS-232信號的六路輸出光纖發送器

雙絞線傳輸產品

MTPX PLUS系列雙絞線矩陣切換器 （Twisted Pair Matrix Switchers）



    MTPX PLUS系列雙絞線矩陣切換器是新一代雙絞線集成的出色代表。本地視頻和音頻輸入和輸出，使得與MTPX PLUS Matrix處于相同機架內的設備可以實現直接連接。這樣就無需額外配置MTP發送器和接收器，從而大大降低了系統的復雜性。系統還提供動態扭曲延時均衡。無論選擇輸入輸出電纜長度的哪種組合，這一行業創新技術都可以確保消除UTP電纜扭曲帶來的影響。另一項創新功能就是本地RS-232插入端口，它允許定位于MTPX Plus旁邊的控制系統連接并控制遠程顯示器，并通過相同的UTP輸出電纜傳輸視音頻信號。



MTP微型雙絞線系列



Switchers、Matrix Switchers and DA'S



MTPX系列雙絞線矩陣切換器：MTPX 3232



    Extron MTPX 系列雙絞線矩陣切換器提供了一系列具有創新性的新特性，用以簡化基于雙絞線的視音頻系統的復雜性. 本地視頻及音頻的輸入和輸出，使得與 MTPX Matrix處于相同機架內的設備可以與其直接連接。這樣就無需使用額外的 MTP發送器和接收器，從而大大降低了系統的復雜性。其它特性還包括可在多路輸出上切換峰值預調整功能以便長距離傳輸信號、可進行音頻輸入增益和衰減調整以平衡音頻電平，以及可對本地輸出進行輸出音量控制。

    在與 Extron MTP U 系列通用型微型雙絞線接收器配合使用時，MTPX 系列雙絞線矩陣切換器可允許復合視頻、S-視頻以及 VGA 信號同音頻或 RS-232 控制信號一起在一根 CAT 5 電纜上傳輸，并輸出在顯示設備上適當?shù)倪B接器上。通過將一根電纜用于所有信號類型，可以簡化系統布線，并且在每臺顯示設備上僅使用一個矩陣切換器的輸出和一臺 MTP U 系列接收器。

    與傳統的雙絞線矩陣切換器相比，MTPX 系列雙絞線矩陣切換器的強大特性可以使集成商大大縮短安裝時間，并且降低了與機架空間、布線和安裝相關的各類成本。MTPX 系列矩陣切換器是適用于指揮和控制中心、教學樓、禮堂、大型娛樂場所，以及其它視頻、音頻和控制信號路由應用的理想選擇。



從左至又依次為：MTP SW6六路輸入微型雙絞線切換器

SW6 MTP T 15HD A帶集成微型雙絞線發送器的RGBHV和音頻切換器

MTP DA8微型雙絞線分配放大器

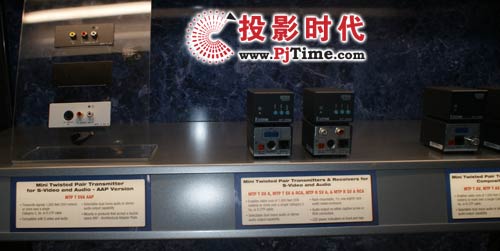

從左至又依次為：MTP T AV AAP微型雙絞線復合視頻與立體聲音頻發送器 - AAP 模塊

MTP R AV RCA微型雙絞線復合視頻和立體聲音頻接收器

MTP T AV RCA微型雙絞線復合視頻和立體聲音頻發送器



左：MTP U R RS SEQ：用于視頻和 RS-232 并帶有扭曲延時均衡調整的微型雙絞線接收器

右：MTP U R RSA SEQ用于視頻、音頻和 RS-232 并帶有扭曲延時均衡功能的微型雙絞線接收器



左：MTP T 15HD A微型雙絞線RGBHV 和音頻發送器

右：MTP T 15HD A D微型雙絞線 RGBHV 和音頻發送器 - Decora 型





左：MTP 4T 15HD RS 四組微型雙絞線 RGBHV 和 RS-232 發送器

中：MTP T 15HD RS微型雙絞線 RGBHV 和 RS-232 發送器

右：MTP RL 15HD RS微型雙絞線 VGA 和 RS-232 接收器

DVI切換、分配、轉換產品

DVI DL 101雙鏈路DVI電纜均衡器（DUAL LINK Twised Pair Extender）

    DVI DL 101雙鏈路DVI電纜均衡器,通過使用雙鏈路DVI電纜可以將雙鏈路和單鏈路DVI信號延長超過標準5m(15寸)的傳輸距離，從而提供方便、經濟的解決方案。DVI DL 101連接到長達200'(60m)的DVI電纜末端。它自動提供必要的動態均衡處理，確保2560*1600的高分辨率計算機視頻信號和包括1080/60在內的HDTV信號達到最佳的圖像質量。

DVI DL 201雙鏈路DVI雙絞線延長器（DUAL LINK Twised Pair Extender）


    DVI DL 201是一對發送器和接收器，可以遠距離傳送雙鏈路或單鏈路DVI信號，傳送距離大大超過為雙連讀DVI電纜制定的5m 限制。DVI DL 201的發送器和接收器使用三條成本經濟、方便集成的CAT5、CAT5e、CAT6或CAT7電纜鏈接在一起，可以將雙鏈路或單鏈路DVI-D信號發送長達200英寸的距離。



DVI DA PLUS系列分配放大器



    DVI DA PLUS帶有四路（DVI DA4 PLUS）、六路（DVI DA6 PLUS）或八路（DVI DA8 PLUS）輸出的DVI分配放大器。具有EDID仿真特性和自動輸入均衡功能。



DVI DA2兩路DVI分配放大器/ DVI DA4四路DVI分配放大器



SW2 DVI A 兩路DVI信號切換器 SW4 DVI A 四路DVI信號切換器



DVI 104光纖延長器



    通過四條多模光纖電纜傳輸單鏈接DVI-D信號



DVI-RGB 150 （DVI到模擬RGB視頻接口）



RGB-DVI 300  （RGB到DVI圖像解析度轉換器）





HDMI產品展示區



    Extron今年推出了一些列HDMI新品，包括RGB-HDMI 3000、SW HDMI系列HDMI切換器、HDMI 201 A D收發器、HDMI M-M系列 高性能HDMI插頭對插頭電纜等產品。





RGB-HDMI 3000 RGB to HDMI Scaler



    RGB-HDMI 3000 是一種高性能RGB到HDMI圖像解釋度轉換器，可以將收到的模擬分量視頻和RGBHV信號轉換為HDMI信號。他接受HDTV信號和分辨率搞到1920*1200的計算機視頻信號，并且提供多種可選擇的DVi輸出分辨率，最高可達1920*1200，包括HDTV 1080P/60。RGB-HDMI 300安裝在一個緊湊、小巧的機箱中，可以防止在平板顯示器后面，并且提供了集中方便集成和增強系統操作的特性，包括自動輸入存儲、Auto-Image 設置和RS-232串行控制。



SW HDMI系列HDMI切換器



    包括SW2 HDMI 兩路輸入HDMI切換器和SW4 HDMI 兩路輸入HDMI切換器



HDMI 201 A D



    HDMI 201 A D是一對Decora型發送器和接收器，使 HDMI信號的傳輸距離能夠大大超過使用標準HDMI電纜可以傳輸?shù)木嚯x，此外，它可以接受和發送立體聲音頻和RS-232或IR信號。使用兩條經濟型、易于集成的CAT5、CAT5e、CAT6或CAT7電纜鏈接在一起。

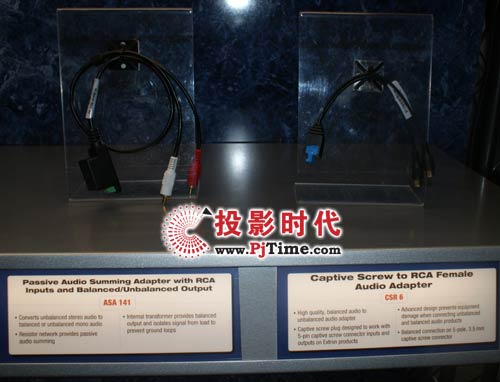

專業音頻產品和揚聲器

    Extron 的音頻產品和揚聲器提供了各種理想的音視頻中的音響系統安裝和操 作解決方案。其中包括揚聲器、切換器、分配放大器、矩陣切換器、功放以 及各種信號處理器等。

    Extron 的音頻產品可用來解決具有特殊要求的問題，通過便捷、經濟的方式 為現有系統增添新的功能。例如，Extron 的微型集成功放可將投影機音頻 放大輸出到揚聲器系統，從而只需依賴投影機的內部揚聲器就可將聲音傳送 到整個教室或會議室內，這絕對是一種簡單實用的優選方案。

    Extron 的System Integrator™ 系列揚聲器可用于大小型教室、會議室、演 講廳以及禮堂等，對高、低功率傳輸應用均適合，為平滑、準確的音樂和語 音再現而優化。

Ceiling & Wall Mount Speakers







功率放大器

XPA 1002功率放大器

MPA 122 和MPA181T功率放大器

    Extron MPA 122 集成式微型功放為教室和其它要求緊湊、簡約的音頻解決方案應用場所的揚聲器系統提供立體聲放大功能. 它是提升采用內置式視頻 投影機揚聲器基本教學系統的理想選擇。MPA 122 在4 歐姆和8 歐姆阻抗下分別提供每通道 11 瓦和7 瓦的有效值功率。微型功放經過優化以驅動四個8 歐姆天花板式揚聲器，每通道兩個并行連接。

    Extron MPA 181T 集成式微型功放為教室和其它要求緊湊、簡約的音頻解決方案應用場所的揚聲器系統提供70 伏 18 瓦單聲道音頻放大功能. 該功放專門設計用于70 伏恒定電壓揚聲器分配系統，不過也可以用于 4 歐姆或 8 歐姆揚聲器系統。

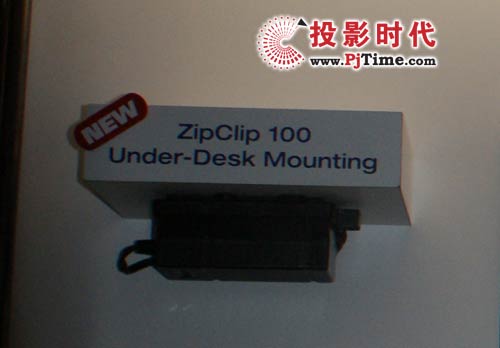

電源安裝套件和支架產品

ZipClip 200 用于1/8和1/4機架寬產品的安裝套件



Pole Mounting



Rack Rail Mounting / Rack Shelf Mounting
