2007 最具創新的十款矩陣切換器產品

科迪 Kd7400 DVI信號矩陣切換器

    有創新才有發展，一款產品是否優秀，創新是一個必備的因素，也是一些廠商屹立不倒的核心競爭力。這個定律同樣適用于矩陣切換器產品行業。

    矩陣切換器在國內經過數十年的發展，從最初的繼電器開關到目前的DVI、HDMI數字矩陣�？梢哉f近年來經過了跨越式發展。尤其是國內廠家，其產品已經趕上或接近國外品牌，競爭的加劇直接導致價格一路走底。甚至有人還認為矩陣切換器產品已經走到了盡頭，但是技術的創新和完善是沒有止境的。如多功能混合型、數字型矩陣的進一步發展，都是技術創新的結果。

    2007，有特色的矩陣切換器產品不少，在這里我們只介紹最有特色的十款產品。

    kd7400 DVI矩陣是大連科迪基于多年數字矩陣研發經驗而推出的DVI信號切換矩陣，采用最新技術和芯片，具有極高的信號傳輸質量，可廣泛應用于AV視聽行業和節目制作系統。

    大連科迪對數字信號傳輸和切換已經有近十年的研究，推出數字矩陣產品也有五年的時間，2006年，kd7000系列數字矩陣曾被列入“國家級火炬計劃項目”，確定其“國內領先、國際先進”的技術地位。

    kd7400 DVI矩陣的設計規模從2*1~16*16，可以滿足當前的系統應用需求，隨著數字信號在系統中應用的發展，如今，kd7400 DVI矩陣整體設計規模最大可達128*128。

CREATOR大型DVI矩陣DVI12864

　　隨著高清技術的發展，數字視頻接口DVI的應用已經進入普及階段，對大型的DVI切換矩陣的需求也越來越迫切。為此，于2007年，CREATOR公司推出一款目前國內所研發的最大型DVI矩陣切換器—DVI12864。

    DVI12864是一款全數字高帶寬DVI矩陣，支持按鍵快速切換操作，帶有128路音/視頻輸入端口和64路音/視頻輸出端口，擁有超大容量的輸入和輸出能力，并可通過任意輸出口把后級設備的EDID參數復制到任意輸入口，也可以把任意輸入口設置為默認的EDID參數。獨特之處，DVI12864矩陣采用分箱設計，DVI視頻部分一個箱，Audio部分一個箱，并優化機箱熱交換系統，從而能夠迅速將內部器件在工作時所產生的熱量排出，進一步改善設備工作環境溫度上升的壓力，為設備的長時間連續工作提供更多的保證。

    作為大型矩陣，DVI12864的內部線材布局十分精密，已接近世界領先水平。率先采用高密8層電路板設計，各種電氣性能超凡，更采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果。并具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

    適應于大屏幕顯示工程、廣播電視工程、電視教學、多媒體會議廳、指揮控制中心等要求極高清晰度和良好監測保護的場合

    功能特點:

1． 支持128路DVI信號輸入，64路DVI信號輸出。
2． 支持輸入端精確的自適應補償，將最大的輸入距離延長至36米。
3． 接口帶寬1.65Gpbs，視頻帶寬165M_pixel，完美支持1600x1200@60的分辨率。
4． 采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果。
5． 采用分箱設計，DVI視頻部分一個箱，Audio部分一個箱，并優化機箱熱交換的系統，從而能夠迅速將內部器件在工作時所產生的熱排出，進一步改善設備工作環境溫度上升的壓力，為設備的長時間連續工作提供更多的保證。
6． 國內首次集成如此多路的DVI信號交換的矩陣設備，適應DVI信號的大規模應用時代需求。
7． 支持快速切換操作。
8． 支持視頻信號類型：DVI 1.0規范中的DVI-D全數字T．M．D．s信號。
9． 視頻信號輸入、輸出端采用全數字DVI-D接口，音頻信號端采用5 位3.8mm帶栓螺絲接口。
10．具有掉電記憶功能帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能。
11．具有紅外遙控功能和RS232通信功能。
12．具有網絡接口，可通過以太網控制。
13．采用可編程邏輯陳列電路，任意交互切換。
14．信號長距離傳輸失真補償技術。
15．可機架安裝的32U金屬機箱，內置國際通用電源。
16．支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入。
17．支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載。

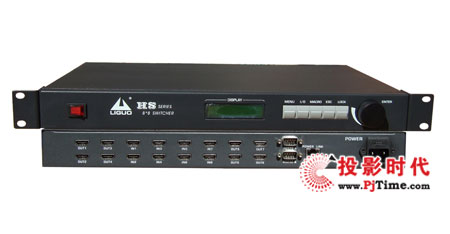

利國電子HS-8*8矩陣切換器

　　2007年8月，北京利國電子公司推出一款支持8路HDMI信號輸入，8路HDMI信號輸出的新品矩陣切換器:HS-8*8。該產品結構緊湊，性能穩定，并以卓越的性價比而深受國內外客戶的青睞。

    HS-8*8支持8路HDMI信號輸入輸出，且各通道間相互獨立，支持即插即用，可檢測輸出顯示器是否支持HDCP,利用HDMI信號兼容DVI信號的特性，亦可對DVI信號進行切換，分配的操作。并且提供多種控制方式：面板/RS-232/網絡。

　　產品的具體功能如下：
　　*支持HDMI1.1；
　　*支持HDMI的視頻信號；
　　*支持HDMI的數字音頻；
　　*支持DVI1.0+HDCP1.1；
　　*兼容HDCP1.1和HDCP1.0；
　　*檢測有無HDMI信號輸入；
　　*可重新配置E-EDID數據；
　　*檢測輸出端有無顯示設備；
　　*輸入輸出可以使用HDMI或DVI到HDMI電纜；
    *支持480p、576p、720p, 1080i、和1080p分辨率。

兆科全功能接口矩陣MT-4832MFI

　　2007年7月，兆科推出一款全功能接口矩陣MT-4832MFI，該接口矩陣徹底解決了與各種信號接口完全兼容的問題，并成功應于多個大型指揮控制系統項目中。

    所謂全功能接口矩陣，是指矩陣的每一輸入和輸出接口形式可根據需要任意選擇。矩陣的接口是一個可插拔的模塊，模塊種類齊全，有VGA模塊、5BNC模塊、CAT5(網線)模塊、DVI模塊。設計者可根據需要任意選擇不同模塊，組成自己所需要的矩陣。由此組合而成的矩陣就是一個具有多種接口的全功能矩陣。

    兆科 MT-4832MFI具有48路輸入，32 路輸出，機箱高度13U。矩陣接口板上有輸入和輸出兩類，輸入板和輸出板均有VGA接口板、5BNC接口板、CAT5(網線)接口板、DVI接口板。矩陣接口采取模塊化設計，可熱插拔，接口板可根據需求任意選擇配置，由此組合起來的矩陣是一個具有多種接口的全功能矩陣，以全功能矩陣為信號交換中心，可構成一個兼有VGA電纜、超五類網線、5BNC電纜、DVI電纜、光纜等多種傳輸線路的計算機RGB信號傳輸交換系統。

    兆科全功能接口矩陣MT-4832MFI為工程應用提供了一個十分靈活高效的解決方案，它的的推出和成功應用更是矩陣結構體系的一個創新。

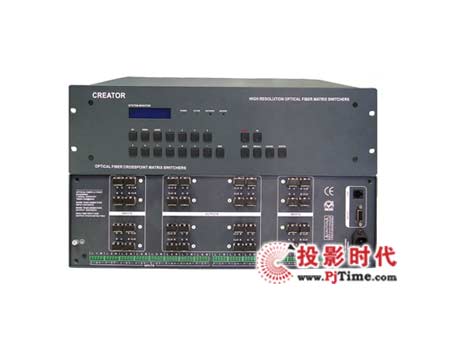

MATRIX光纖矩陣切換器 (OFM0808-A)

CREATOR

　  CREATOR OFM0808-A是一款采用光纖傳輸，支持8路音視頻信號輸入／輸出的音視頻矩陣切換器�？蓪⑤斎�8路光纖信號同步或異步快速切換一路或多路通道輸出。

　　功能特性：

　　·支持8路光纖信號輸入，8路光纖信號輸出。
　　·光纖輸入，輸出接口采用多模LC型接口。
　　·光�？刹鍝�，用戶可根據需要，更換光模。
　　·音頻型號類型有；立體聲、平衡或非平衡接法。
　　·視頻帶寬：165MHz，數字接口帶寬：1.65GHz。
　　·提供獨立的光纖和音頻平衡／非平衡輸入，輸出端子。
　　·每路光纖分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖象和聲音信號能高保真輸出。
　　·帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入。
　　·具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

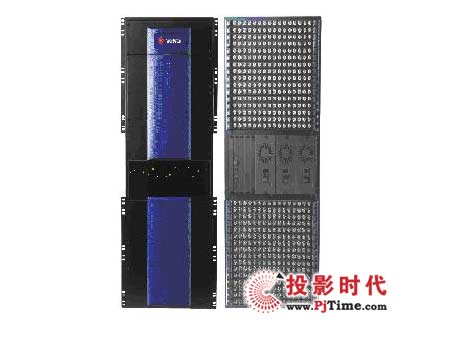

AutoPatch Epica 模塊矩陣切換器

    AutoPatch公司在制造高性能信號切換系統領域已有超過12年的經驗，尤其擅長制造靈活和可靠的先進矩陣切換器。目前，AutoPatch有固化式矩陣切換器和模塊式矩陣切換器兩大類產品。

    其中，AutoPatch Epica 模塊式矩陣切換器，是大規模、高性能，或需要擴展的小規模路由的解決方案與高性能信號路由。其中又以128集成模塊 和 256集成模塊是標準化的，允許系統設計者從16輸入/輸出開始， 并且擴展到256x256或128x128 的系統。AutoPatch" 虛擬矩陣" 框架提供極高靈活性。例如，一個64x64 Y/C 和立體聲矩陣體可以在一個256集成模塊有效地被識別，并可擴展到256x256 ( 需要擴展盒)。另外，Epica 系列每個系統都有一套集成的自我診斷套件和標準雙冗余電源。

    EPICA系列特點：

* 高度靈活及可擴展的輸入/輸出范圍，模塊化的I/O信號卡可以每十六路為單位增加輸入和輸出路數�？赏耆�定制，滿足整個工程安裝項目的信號路由要求，更可進行現場擴展及重新配置I/O組合
* 高帶寬線性和低干擾確保從源到目的地的高質量信號傳輸
* 超扁平頻率響應認證
* 高效的32位處理器，支持AutoPatch虛擬矩陣輸入/輸出映射，以對全程或分段“空間”或區域進行控制
* 可現場擴展及重新配置I/O組合，支持熱插拔操作，無需工具卸裝板卡
* XNNet通信端口，可與其它AutoPatch XNNet切換器和控制接口實現無縫集成
* 可編程宏指令功能，可快速回調常用的矩陣切換組合及場景
* 符合AutoPatch簡易BCS串行控制協議的RS-232/RS-422控制端口

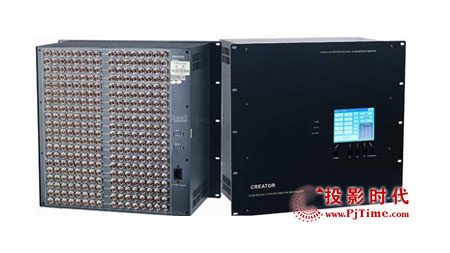

CREATOR 高帶寬大型RGB矩陣切器

CREATOR 450MHz 64/128 大型高端RGB矩陣切器

    CREATOR是國內規模和產銷量最大的專業矩陣生產廠商之一，在高端矩陣生產上，更是國內首家能夠生產通過450M（-3dB）以上帶寬認證的64系列與128系列RGB矩陣的專業廠家。RGB64系列與128系列經過CREATOR研發團隊三年努力，依據大量而廣泛的工程應用方面的數據， 在工藝、結構及性能上作突破性提升，使得該系列產品持續領先于其它普通的同類RGB矩陣。

• 規范、集成、功能強大
  1． 掉電現場保護技術
  2． 多達32種模式存儲、調用
  3． 超長線驅動能力
  4． 國際優質鋁合金的機箱設計，接地屏蔽非常良好，軍工級防瀉標準
  5． 寬電壓開關電源供電，供電100V－240V，全球適用
  6． 面板具有按鍵操作、LCD顯示系統狀態，直觀明了

• 先進設計、穩定可靠
  1． 雙重ESD端口保護，耐浪涌沖擊電壓8000V
  2． 率先采用高密8層電路板設計，各種電氣性能超凡
  3． 鍍金的接口，信號的連接損耗降到最低
  4． 采用分段補償技術：RGB矩陣帶寬高達450MHz、視頻矩陣帶寬高達150MHz、VGA矩陣300MHz
  5． 采用高速的CPU處理器，切換速度只有200ns
  6． 率先采用超高頻BGA集成電路
  7． 多種的控制協議，雙向的代碼，控制可靠穩定
  8． 逆程的切換技術，保證切換時間更短暫（無黑屏、無閃爍）

• 易用性
  1． 簡短明了的通訊協議
  2． 簡單靈活，傻瓜式的按鍵操作方法
  3． 友好的LCD界面提示
  4． 高級的觸摸屏控制

• 靈活性
       1． CREATOR矩陣適合多種信號格式：RGBHV、RGBS、RGsB、HDTV、分量視頻、超級視頻、復合視頻
       2． CREATOR的矩陣而且可以快速的級連，可以多臺同時工作
       3． CREATOR矩陣具有多功能的控制方式（RS232、遙控器、網絡），很容易靈活應用
       4． CREATOR矩陣系列，不管是AV、VGA、還是RGB、DVI矩陣，都可以靈活級連音頻矩陣
       5． CREATOR矩陣將觸屏技術靈活應用到矩陣控制上

• 擴展性
       1． CREATOR矩陣兼容多套標準的RS232通訊協議，快速擴展連接到各種集成控制系統，連接CREATOR中控系統更加是標準的模式
       2． CREATOR大型矩陣采用插卡式結構，可以快速擴展到128×128矩陣
       3． CREATOR矩陣系統都可以擴展連接同步切換的音頻箱

• 經濟實用性
       國際的先進線路、獨有的核心技術，結合CREATOR現代化的SMT貼片廠、先進的組裝廠，矩陣產品系列包括AUDIO矩陣、VIDEO矩陣、AV矩陣、 VGA矩陣、RGB矩陣、DVI矩陣，全線產品具有足夠的現貨庫存，真正為各行業提供高性能、高品質、穩定可靠、價格優惠的矩陣產品。

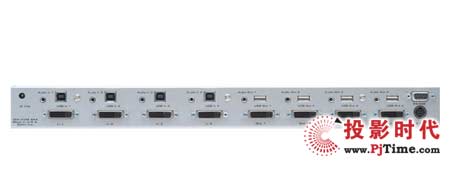

格芬4x4 DVI KVM矩陣切換器

    格芬于去年推出一款新型矩陣切換-4x4 DVI KVM矩陣切換器，該產品通過DVI和USB連接線可以實現多臺電腦的整合。4x4 DVI KVM 矩陣可以將四個分散點的電腦實現跨平臺整合，只需用DVI連接器就能在任何一臺電腦中實現高清晰顯示。

    4x4 DVI KVM 矩陣切換器提供了一個簡單、可靠和高效的方式來創建一個多個電腦的工作平臺。通過遠程控制，每一個工作平臺都可以在任何時間訪問任何一個電腦或信號源。您也可以選擇對他們進行本地設置或使用格芬的延長器來延長它們。當使用電腦時，USB和音頻將服從DVI輸入信號來控制。

    4×4DVI KVM矩陣切換器有4個DVI輸入端口和4個DVI輸出端口。你簡單的將4臺電腦的DVI端口連接到切換器的輸入端口。然后將4臺顯示器連接到切換器的輸出端口。USB鍵盤和鼠標信號以及模擬音頻信號一旦連接，它們將服從DVI視頻信號來切換。

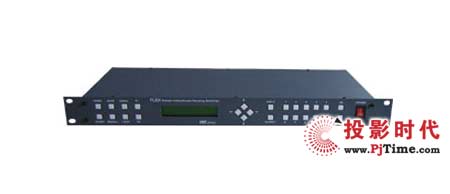

大連捷成 FLEX-V系列Video矩陣

    大連捷成 FLEX系列VIDEO切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣。是以BNC為輸入輸出接口形式矩陣，在1RU機箱內可實現4*4-16*16的切換規模，信號之間相互獨立無干擾，滿足各種應用環境及各種信號的需求。

結構設計

    1U機箱中最多可以插入一個切換板、4個輸入模塊、4個輸出模塊、采取自然散熱的方式，其外觀精致、小巧。輸入輸出采用后插板的方式，以便用房根據自己的選擇，在單一機箱內方便快捷的組合和維護。還可多個（包括其他模式）機箱可通過RS-485總線進行級聯擴展實現多層規模的切換矩陣。比如：多個視頻、音頻機箱級聯成RGB/YUV分量視頻、立體聲音頻矩陣，并且都可以通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的系統應用方式。

控制設計

    控制接口受用RS-232/RS-422和RS-485等控制方式，使用本公司專用的PC控制軟件進行控制，REF外接參考同步輸入信號，采用BNC接口，可使矩陣在參考同步信號的場消隱期內切換，確保畫面切換質量。可以處理多種模擬視頻格式的圖像信號。

兆科雙絞線矩陣及RGB隔離器

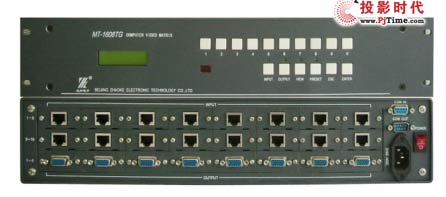

兆科雙絞線矩陣

    國內第一家全面推出計算機信號雙絞線傳輸、矩陣切換系統的企業，并達到實用水平至今仍為國內唯一一家生產雙絞線矩陣的廠家。


    兆科雙絞線矩陣產品為交叉點式計算機信號雙絞線矩陣切換器，用于計算機信號的切換。可直接與雙絞線連接，減少了系統的轉換環節，為雙絞線傳輸切換系統的實現提供了切實可行的解決方案。產品使用超五類網線作為傳輸線傳輸視頻和音頻，信號傳輸質量好，具有抗干擾、簡化工程布線、降低線路成本、施工快速簡便等優點。本系列產品根據輸入、輸出接口的配置，分為TG型、GT型、TGT型，有MT-808、MT-1600、MT-3200等幾個系列。

兆科RGB隔離器

    國內第一臺RGB信號隔離器，并成功解決了多個顯示系統的干擾問題。

    本產品為隔離型長線驅動器，在保留ISRGB-01A的全部功能的基礎上，增加了水平相位調整功能。采用隔離技術，使輸入與輸出地線隔離，可消除地電流對圖象造成的干擾。本機具有電纜衰減特性補償功能，可以消除長線傳輸引起的圖象拖尾，提高圖象清晰度。補償量可通過前面板撥碼開關（COMP）調整�？赏ㄟ^面板開關對圖像的水平位置進行調整，使圖像顯示位置達到最佳，同時記憶下各種顯示模式下的水平位置數據。
根據近年來顯示系統向大型化發展的趨勢，及隨之產生的系統干擾問題，兆科研制出了系列化的信號隔離設備，除RGB信號隔離器外，還有復合視頻隔離器、音頻隔離器等產品，為解決系統干擾提供了有效的解決方案。
