化繁為簡還能省錢-多格式矩陣切換器

多格式矩陣的優點

　　隨著社會的發展，大屏幕在教學，演示，監控，娛樂…….當面占據越來越重要的角色。大屏幕包括：CRT，DLP電視墻拼接，背投一體機，背投拼接，等離子，大尺寸液晶顯示器，投影機，LED等等！隨著信息量的不斷增長，越來越多的會議室都在使用兩臺以上的大屏幕設備，甚至使用十幾個，幾十個單元的電視墻。為的就是能顯示更多的信號量，還有不同類型的信號量！

　　在使用的會議室等場所，信號源也不單單是電腦的VGA信號，還有監控VIDEO信號，或者S-VIDEO信號……甚至是一個小型的多媒體功能廳，包含上述的幾種視頻信號格式并不奇怪。目前國內外AV產品的生產廠家的矩陣切換器的種類一般有AV/VGA/RGB三種類型，分別支持復合視頻、VGA信號及RGBHV信號。一般工程商在選擇配置矩陣的時候，往往分別配置AV矩陣、VGA矩陣各一臺來管理一個多媒體功能廳的主要信號類型，一些少量的射頻信號和S端子通過一些信號格式轉化模塊轉成復合信號或VGA信號格式來處理。這當然也是一種常見的解決方法，但您必需花費AV矩陣、VGA矩陣還有一些信號轉化模塊為代價。另外，工程的復雜程度也將加大。相對來說，整套系統穩定性不免會下降！

　　在這個時候，如果用一臺多格式矩陣(也稱混合矩陣)，就可以解決不同信號的輸入要求，采用多格式矩陣有幾個明顯的好處，尤其是在一個機箱既能滿足當前需求又能滿足預期的未來擴展這樣一些簡單的情況下，在節省成本的同時又能系統變得簡單，下面我們介紹的這些多格式矩陣不光有模擬矩陣的還包括數模結合的矩陣。

CREATOR MAX 1301

    CREATOR的產品家族中的新秀MAX 1301混合矩陣采用高性能單片機，信號清晰，信號間無干擾，是專門為小型多媒體功能廳信號種類多，數量少的特點所設計。支持1路射頻、4路Video/Audio、4路S-Video/Audio、4路VGA信號格式(每路帶音頻)，內置電視高頻頭，可以直接收看電視和選臺功能。其重量級技術是專業級信號格式轉換質量及倍線功能，所有信號經過MAX 1301都倍線成1024x768@85的XGA格式輸出（帶音頻），在不同信號選擇切換到投影上的時候連投影機的信號選擇操作都可以省掉。另外再給您帶來的一個驚喜：MAX 1301混合矩陣內置調音模塊，3路MIC接口可以提供一個簡潔的會議系統的基本功能。

    CREATOR MAX 1301混合矩陣帶有斷電現場切換記憶保護，LCD液晶顯示、除了自身配置紅外遙控器外，還提供RS-232通訊協議，支持電腦、控制系統等第三方設備控制。

CREATOR MAX-0808

    CREATOR MAX-0808是一款能處理多種信號的矩陣，支持DVI信號，VGA信號、HDMI信號、話筒等多種信號處理，輸出高分辨率的HDMI信號、DVI信號、VGA信號。主要用于電視教學，指揮控制中心，會議廳、學術報告廳等場所。

技術參數：

- 對輸入的各組（CVBS復合視頻和S-Video超級視頻）經切換后，轉換成計算機視頻信號，并可以設置三種分辨率
   SVGA 800×600 ＠60Hz
   XVA 1024×768 ＠60Hz
   SXGA 1280×1024 ＠60Hz
   能適應各種制式（包括NTST、PAL、SECAM）的CVBS（復合視頻）和S-VIDEO的信號源
- 設有三路話筒輸入（前面板一路、后面板兩路）設有獨立的話筒音量電路，并可將話筒插入到主音頻信號中
- 帶4路高帶寬VGA輸入號切換功能
- 支持CATV的接收
- 支持VIDEO（CVBS），S-Video的亮度，對比度，飽和度可調。
- 具有紅外遙控功能，串行控制功能
- 內部帶有記憶器，帶斷電恢復功能

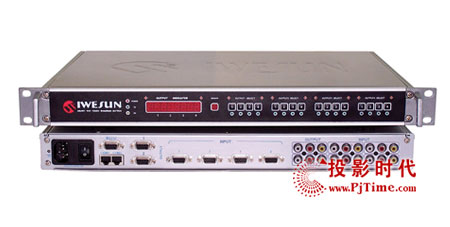

艾威盛VGA加音頻信號切換器

 　　北京艾威盛科技發展有限公司成立于1999年5月， 是經北京市科學技術委員會認定的高新技術企業，專業致力于研發、生產為各種視頻圖像設備、計算機顯示信號以及高分辨率RGB圖像信號的顯示、切換而設計的高性能智能矩陣切換器設備。

　　艾威盛公司生產的2100系列矩陣切換產品，型號規格齊全，是成立以來的第三代新產品；新產品達到廣播級標準，性能穩定，技術領先，升級產品一改業內常用的工業機箱單調的顏色，簡約時尚，綠色環保。外觀更精致，操作更人性化，得到了廣大用戶的認可。

　　艾威盛公司的矩陣產品規格齊全， 具有AV、Video、Audio、分量、VGA、RGB等眾多信號切換器系列，以及眾多規格的產品，同時艾威盛還為用戶充分考慮，提供了一系列的組合方式，如：VGA加音頻信號切換器系列產品SPB2101-2107/SPA2101-2107，分別為VGA信號加平衡音頻信號切換器和VGA信號加非平衡音頻信號切換器。

　　艾威盛VGA加音頻信號切換器系列產品從4*2到16*16具有多種規格產品，接口分別采用15芯D型VGA接口，音頻部分采用5BNC接口（平衡）/ RCA接口（非平衡），支持：640×480、800×600、1024×768、1280×1024、1600×1200等多種分辨率，控制方式采用前面板按鍵（先選輸出再選輸入完成切換）、計算機RS232（RS485）、紅外遙控、網絡控制等，另外，還具有掉電現場保護、協議升級功能，RS232控制口1個（可選加1個RS485口）；VGA和AUDIO信號可分控， VGA與音頻通道同、異步切換。

VGA+VIDEO+AUDIO混合矩陣切換器

艾威盛

　　艾威盛 8路8進VGA+VIDEO+AUDIO混合矩陣，可以輸入8VGA+VIDEO+AUDIO信號，輸出8路VGA+VIDEO+AUDIO信號，最大電平0.5-2VP-P，格式包括VIDEO、AUDIO(Analog),HV(TTL)分辨率支持格式：640*480、800*60、1024*768、1280*1024、1600*1200，帶寬350MHZ。

   另外，該混合矩陣還具有掉電現場保護、網絡控制、面板操作、計算機RS232(RS-485)，紅外遙控、可選加外接紅外鍵盤。

模塊化、插拔式－大連科迪

    目前，我們所說的多格式矩陣，大多都是指在同一個物理機箱中處理多種信號格式，并非多種信號之間的互切，在這方面，有著十多年矩陣生產研發經驗的大連科迪推出的矩陣最為靈活，大連科迪旗下的矩陣切換產品均采用進口電子元器件，STM表貼技術，全模塊化設計，插板式結構，信號采用分層傳輸，各線路板獨立接地，且所有電路板全部支持熱插拔，這意味著科迪的每一款產品都可以根據用戶定義設計成滿足各種信號格式的多格式矩陣，具都具有以下特點。

    1、支持信號種類多，接口先進：

    科迪矩陣采用國際最先進的電路設計結構，各種信號分層傳輸，矩陣內部可同時傳輸VGA(RGBHV)信號、復合視頻、YUV信號、YC信號、立體聲音頻等多種信號。可根據用戶需求視頻采用15HDF、5BNC、S端子、BNC端子等多種端子，音頻采用3PIN（三端壓線）端子，平衡、非平衡傳輸均可。其多格式矩陣可以將VGA、RGBHV、模擬視頻、YUV分量視頻以及音頻信號混插在一個機箱內，并且可以對各種信號進行單獨或者同時切換，將多個矩陣的功能在一個矩陣上實現，為用戶提供了便捷的控制方式，同時，也在一定程度上為用戶節省了成本。

    2、模塊化設計、插板式結構：

    電路板之間獨立走線，選用進口優質元器件，隔離度高，具有極強的抗串?dāng)_能力；系統內所有的電路板均支持熱插拔，維護時只需將有問題的電路板取出更換掉即可，為系統維護帶來了極大地方便，保障了系統集成商在客戶心中的美譽度，并且插板式的結構特點，還使得科迪矩陣的規模從16×16進行任意的擴容，最大可至512×512。

    另外，科迪矩陣這種先進的模塊化設計、插板式結構在系統擴容時也表現出了極大的優越性，當用戶需要擴容時，只需要更換切換板即可完成。設備在使用的過程中，基于操作、環境以及使用年限等方面的原因，不可避免的會出現或大或小的問題，其他矩陣由于結構方面的限制，維護起來比較麻煩，在大型系統中這個問題尤為突出，科迪矩陣進行維護時只需要拔下舊的切換板，插上新的切換板即可，幾秒鐘解決問題，對矩陣的正常使用不產生任何影響！

    3、雙電源熱備份

    科迪矩陣系統的機箱內全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份。 當其中一個電源組件發生故障時，另一個電源自動承擔全部工作，保證系統連續正常工作無中斷，有效的提高了系統運行的連續性和可靠性。

    4、系統功能完善

    切換的全過程采用場逆程切換，切換時幾乎無抖動，并且可以加入同步信號，使切換真正同步。矩陣系統的主機具有掉電記憶功能，保證斷電后數據永不丟失。視頻切換輸入AC/DC恢復方式可選，輸出采用視頻高速運放，確保圖像信號質量，減小體積和串?dāng)_；音頻切換采用平衡式輸入/輸出，亦適用于不平衡信號，電路采用無變壓器平衡式輸出，保證優良的共模抑制比，具有寬頻響、低失真的特點。

大連捷成 Galaxy（銀河）系列

    Galaxy（銀河）是一款凝結了大連捷成公司十余年矩陣設計制造技術和經驗的大型多格式切換矩陣，也是當今世界上少數幾款可以實現交叉切換點100％冗余熱備份的切換矩陣。是一款真正的多格式信號切換與管理系統。Galaxy在多格式信號切換的安全與可靠性方面做了充分的考慮，而且對視/音頻信號從模擬向數字過渡提供了一種經濟而實用的解決方案。

    Galaxy的切換規模為32×32到256×256。其數字切換模塊可以切換HD、SD、 DVB-ASI以及在10Mb/s～1.5Gb/s之間的任何碼率的數字信號；其模擬切換模塊可支持VIDEO(PAL、NTSC、SECAM、RGB、YUV)、AUDIO以及AES/EBU數字音頻信號。獨有的輸出監看功能，可在本矩陣內實現對任意一路輸出信號的監視。

    在控制系統上采用LAN、CAN 接口以及本公司特有的C-BUS和RS-232/RS-422通訊控制方式，使Galaxy矩陣真正實現網絡化控制。

    機箱有8RU和15RU兩種，8RU的最大規模為128×128，15RU的最大規模為256×256。電源采用48V DC集中供電方式，使Galaxy系列矩陣方便地集成到電訊和有線前端領域。

　　產品特點：

　　◆ 有8RU和15RU兩種機箱
    ◆ 支持多格式：VIDEO、AUDIO、HD、SD、DVB-ASI、AES/EBU
    ◆ 當矩陣規模小于128×128時，可實現交叉切換點100%冗余熱備份
    ◆ 切換板特有的雙切換控制系統，可以進行手動/自動倒換，保證系統的正常工作
    ◆ 總線式輸出監看接口，可在任意接口監看矩陣內任意輸出信號
    ◆ TDM時分復用技術的運用大大降低了模擬雙音頻應用的硬件成本

索尼 IXS-6000

　　2006年4月， Sony宣布推出具備多格式、實況制作靈活性的集成式矩陣系統。這款混用矩陣系列，可以支持標準清晰度和高清晰度視頻、AES數字音頻，以及RS-422控制信號，全部工作都在同一個中型矩陣中完成，用于電視演播室、轉播車和制作部門。

　　新款的IXS-6000系列，配備兩種型號的路由器（IXS-6600和IXS-6700），兼容現有的Sony基礎設施，既可以同公司的MVS和DVS系列制作切換臺一起使用，也可以用作獨立式矩陣 ，這款系列可以支持從16 × 17直到128 × 136的視頻矩陣。IXS系列矩陣中使用寬帶寬高清信號，可以支持32 × 34到256 × 272的大型平衡數字音頻矩陣。這個新系列編程系統的性能，已經超越傳統的S-BUS總線系統。

    IXS-6000系列可以支持S-BUS通訊協議，實現與傳統Sony矩陣系統的兼容。它還可以提供以太網連接，從而在控制系統內部實現更高的冗余水平。

    如果一個通訊方法失靈，另一個可以繼續工作，而不會造成停機。此外，較大系統中所配備的以太網接口，能夠加快響應時間，實現更長的距離遙控操作，并可以進行HTML支撐的設置。

    這款I(lǐng)XS系列易于進行維護和自我診斷。通過一個前面板液晶顯示屏，可以顯示設置信息，如S-BUS工作站ID和IP地址，以及錯誤/警告消息。系統可以監視通訊質量、鏈路狀態以及備用CPU狀態，并可以偵測交叉點錯誤。

    IXS-6000系列的設計，是為了取代Sony的HDS-X3600/X3700系列路由器；與其前任設備相比，IXS-6000系列可以降低功耗20%（IXS-6700為550W，IXS-6600為300W）。

IXS-6700矩陣特有的技術特點包括：

    •視頻矩陣：高達128 × 136
    •AES/EBU：高達256 × 272
    •RS-422：多達112個端口
    •尺寸：8RU

IXS-6600特有的技術特點包括：

    •視頻矩陣：高達64 × 68
    •AES/EBU：高達Up to 128 × 136
    •RS-422：多達56個端口
    •尺寸：4RU

    IXS系列目前已經投放市場。價格視系統配置而定。

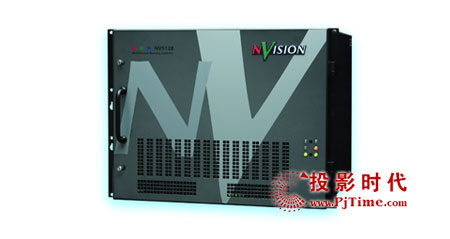

NVISION NV5128

    NVISION　NV5128多格式矩陣可以滿足當前和未來的要求，即使是HD一樣可以支持。該創新性128×128系統支持全部當前的數字和模擬格式包括HD、SD、模擬視頻、模擬音頻、AES和時間碼、RS422和機器控制碼。

    通常情況下，不同格式矩陣的規格和尺寸存在顯著差別。所以我們的系統支持或大或小的長方形以及正方形配置。利用NV5128，用戶可以在16路輸入和輸出模塊內混合和匹配格式。主機結構為模塊化，可接受16個模塊，其中8個模塊用于輸入，8個模塊用于輸出。用戶可以根據自己需求靈活配置，空余的空間可以留作擴容或加入高清HD模塊。由于系統是以每16路作為步進，受障塊非常小，因此系統的安全性更高，靈活性更高。

    系統為客戶提供輸入輸出卡A/D和D/A的選擇。模擬視頻在NV5128內進行A/D轉換，因此模擬信號可以與數字信號在機箱內進行切換。輸出模塊提供D/A轉換，可以輸出模擬信號。

    對于HD信號處理，系統提供兩個方案供用戶選擇。一個是“經典型”，即HD輸入/輸出模塊為一體，占用兩個插槽。每個系統可以使用最多兩個這樣的模塊，即提供兩種HD配置：16×16, 或者32×32。另一種是“新型HD卡”。HD輸出模塊與交叉點模塊合為一體，該模塊占用4個插槽，即系統最小提供64×64路HD矩陣路由。因此，客戶可以根據矩陣大小的要求選擇“經典型”或者“新型”HD矩陣模塊來靈活構建自己的系統。

    配置NV5128非常簡易，只需插入模塊到機箱的正面，安裝I/O組件到背面。重新配置系統同樣簡單。不需要更換主板或內部重新走線，因此用戶無須為重新配置或升級停用矩陣擔心。

    SDI模塊滿足或超過全部SMPTE 259M性能規范。HD模塊滿足或超過全部SMPTE 292M性能規范。系統的散熱設計充分考慮到實際情況采取前后散熱方式。室內空氣從機箱正面吸入并從后面排出。這樣可以有效防止設備機架內部暖空氣再循環。

    NVISION系列矩陣產品性能：
    全部主輸出都是非倒置的，以便包含ASI（NRZ編碼的）信號。第二輸出倒置。
    全部輸出都重復計時，確保技術信號質量得到保持。
    在同一機架同時切換SDI和HD-SDI信號。
    支持在任何標準場消隱期切換（60/59.94/25/24/23.976。I或P）。
    確定切換的時間碼輸入（LTC和VITC），由控制系統決定。
    用于狀態監測的全面的插件級診斷，由控制系統決定。
    全部基本功能告警，包括冷卻風扇故障。
    全冗余電源。
    全冗余控制接口，由控制系統決定。
    如果形成新需求，設計允許接口其它類型信號。
    可被最新的控制系統控制：NVISION ENVY、Sony、泰克、Artel（Utah/Dynatech）、ProBel、AVS OMNIBUS、Pesa等。
