信號處理類設備之AV音視頻矩陣切換器

導讀

    AV音視頻矩陣切換器是一種最常見的矩陣類別，是專門為視音頻信號的顯示切換而設計的高性能智能矩陣開關設備，用于將一路或多路音視頻信號同時任意輸出到一路或多路音視頻通道上。該系列產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    AV是最為常用的音視頻輸出輸入格式，幾乎通用于任何視頻設備（除有些設備沒有AV接口），AV 接口，通常都是成對的白色的音頻接口和黃色的視頻接口，它通常采用RCA(俗稱蓮花頭)進行連接，使用時只需要將帶蓮花頭的標準AV 線纜與相應接口連接起來即可。

    AV接口實現了音頻和視頻的分離傳輸，這就避免了因為音/視頻混合干擾而導致的圖像質量下降，但由于AV 接口傳輸?shù)娜匀皇且环N亮度/色度(Y/C)混合的視頻信號，仍然需要顯示設備對其進行亮/ 色分離和色度解碼才能成像，這種先混合再分離的過程必然會造成色彩信號的損失，色度信號和亮度信號也會有很大的機會相互干擾從而影響最終輸出的圖像質量。AV還具有一定生命力，但由于它本身Y/C混合這一不可克服的缺點因此無法在一些追求視覺極限的場合中使用。

    在現代多媒體會議室，為了滿足不同演示場合的需求，通常會具備多種不同的音視頻信號源和顯示終端，如：攝像機、實物展臺、有線電視解調器、遠程視像會議、磁帶錄像機、DVD光碟機等，這些設備主要以復合視頻格式輸出，因此，在習慣上，音視頻矩陣沒有特別的注明都默認是復合視頻格式。

    目前，復合視頻矩陣在多媒體視像會議中被普遍使用，主要的原因在于復合視頻具備良好的穩定性、兼容性和通用性，傳輸帶寬小，傳輸距離長。但色度和亮度共享4.2MHz（NTSC）或5.0~5.5MHz（PAL）的頻率帶寬，互相之間有比較大的串?dāng)_，對器材和傳輸線纜的要求標準不高，信號源豐富，預埋線纜投資較低。

    音視頻矩陣在系統中介于視頻源與顯示或復用終端之間，負責將不同的音視頻信號源按用戶的意愿進行集中調控。

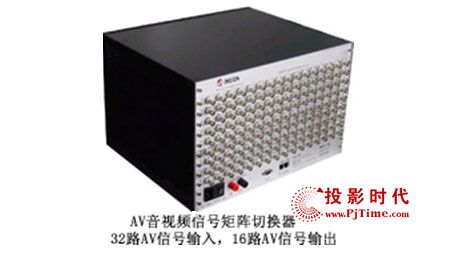

艾威盛AV32×16矩陣切換器

艾威盛AV矩陣切換器

    艾威盛科技發展有限公司成立于1999年，是一家專業從事視頻圖像處理、 多媒體信號通道及控制技術等領域的產品研制、開發和生產的公司；艾威盛公司生產的2100系列矩陣產品，型號規格齊全，是成立以來的第三代新產品；服務完善，是專門為各種視頻圖像設備、計算機顯示信號以及高分辨率RGB圖像信號的顯示、切換而設計的高性能智能設備；該系列產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

   艾威盛2100系列產品下有音頻、視頻、VGA信號矩陣切換器以及RGB矩陣多個類別的產品——其中，AV矩陣切換器下又有下個系列：SRG2101-2104、SAV2101-2132、SRB2101-2112，AV32X16隸屬SAV系列，是目前銷售情況較好的一款產品，該矩陣切換器是專門為復合視頻顯示信號以及音頻信號的切換而設計的高性能智能矩陣開關設備，該系列產品廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合，可以完成32路輸入，16路輸出的AV信號的切換。

　　產品特性：帶寬80MHz，支持PAL、NTSC、SECAM、HDTV視頻信號，非平衡音頻；具有掉電現場保護、協議升級功能，RS232控制口1個（可選加1個RS485口）；控制方式：前面板按鍵切換（先按輸出，再選輸入）、紅外遙控、RS232控制、網絡控制；RCA接口，19英寸標準機架式機箱。

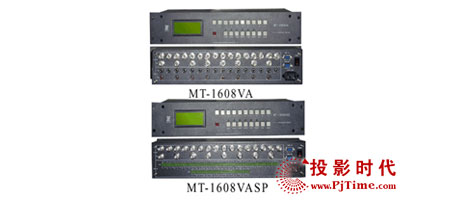

兆科視音頻信號矩陣切換

　　產品線豐富，從小到128路輸入輸出的大規格均有適合你使用的一款，另外，根據系統工程的實際情況，兆科公司還能提供獨立的音視頻矩陣切換器、視頻切換器、以及音視復合的矩陣切換器，具體有如下幾個系列：MT-128M16V、MT-128M128V、MT-1608V/A、MT-1608VAS、MT-1616V/A、MT-1616VA、MT-1616VASP-N；其中"MT"代表產品類型，數字表示輸入輸出路數，“V”代表視頻信號，“A”代表音頻信號。

　　兆科公司的切換器的核心電路均采用高集成度矩陣芯片，經技術人員精心設計，整機各項技術指標均達到廣播級標準。尤其是新近推出MT-128M128V超大型矩陣切換器。該設備運用于中國人民解放軍某部作戰指揮系統。如此大的顯示系統，作為系統的信號交換中心，對矩陣切換器的技術指標和工作穩定性都提出了很高的要求。目前已通過系統調試，投入運行。設備工作穩定，圖象顯示清晰。

　　兆科視音頻信號矩陣切換輸入輸出接口的音頻部分均采用RCA接口，視頻采用BNC，視頻單元的標稱帶寬達到90MHz，音頻部分達到100KHz；控制方式有面板手動控制、RS-232控制、遙控鍵盤（選裝）控制三種，采用標準的U型機箱，隨機配件有電源線 控制線 使用說明書 軟盤（控制軟件）。

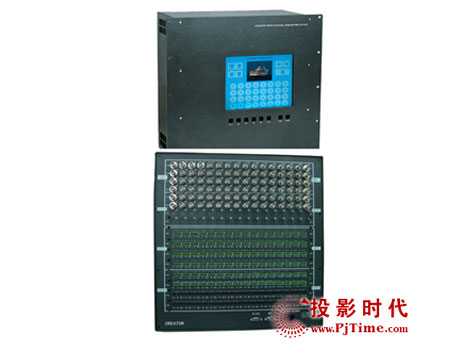

CREATOR-AV矩陣切換器

　　CREATOR系列AV切換器是專門為視、音頻信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各路音視頻輸出通道中的任一通道上，主要應有盡用于廣播電視工程，電視教學、指揮控制中心等場合。

　　CREATOR系列AV切換器下具體又分AV8、AV16、AV32、AV64視音頻矩陣系列，其中，AV64視音頻矩陣系列產品均帶有CREATOR先進的觸摸屏，為用戶提供了直觀的操作界面。另外，其它幾個系列的產品也均帶有LED顯示屏。

　　在功能上，CREATOR系列AV切換器標稱帶寬150MHz (-3dB)，產品均帶有斷電現現場切換記憶保護、音視頻同步或分離切換等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用。

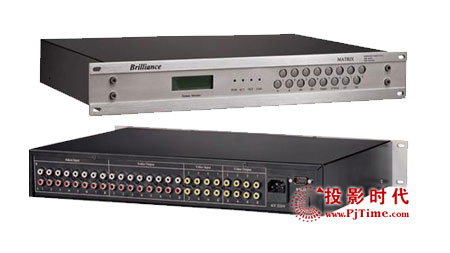

博睿聯創AV矩陣切換器

    博睿聯創公司專注于視聽領域，始終堅持以產品研發為主要發展方向，通過所掌握的國際領先的信息技術，為合作伙伴在音視頻矩陣切換、VGA畫面分割、大屏幕拼接控制、VGA光傳輸?shù)纫曇纛l領域提供極具創新性的一流產品和設計。

    博睿聯創公司推出的矩陣切換器具有VIDEO/AV/VGA/RGB多個類別，其中，AV矩陣切換器是專門為計算機視頻信號以及高分辨率RGBHV信號的顯示切換而設計的高性能寬帶矩陣開關設備，該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    博睿聯創公司的矩陣切換器均采用美國國家半導體公司的芯片，具有高帶寬、穩定性強的特點，兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB等信號，采用100M（－3dB）的滿載視頻帶寬設計與大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制。同時，博睿聯創的矩陣還在每個端口處安裝有信號指示燈，可以讓用戶一目了然的看清系統的工作狀態，當某一路出現問題時，可以在第一時間內找到壞點。

　　在操作控制上，博睿聯創矩陣具有多種切換控制方式，如：紅外遙控切換、鍵盤操作切換、RS232控制切換；所有的矩陣均采用標準的機箱，方便在機架上安裝；另外，博睿聯創矩陣還具有多組全局預置，掉電自動保存功能。

　　同系列產品型號：
　　AV-4*4 AV-8*4 AV-8*8 AV-16*8 AV-16*16 AV-32*32 AV-64*64 AV-128*128

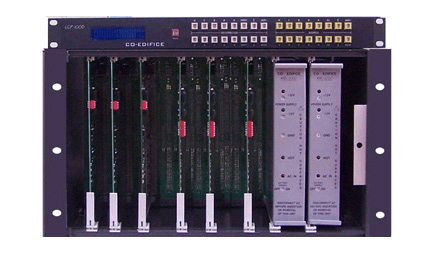

科迪Kd2600大型AV矩陣切換器

　　大連科迪有大、中、小三個系列的音視頻矩陣，分別是Kd2600、Kd2300以及Kd2200系列；其中Kd2600是大連科迪公司模擬矩陣系列中的大型16:8:32矩陣切換器，規模從24×24~512×512包括了上百種型號，支持復合視頻、立體聲音頻（平衡、非平衡），所有技術指標全部超過國家廣播級標準，技術水平在國內處于絕對領先地位。

    與AV行業其它矩陣切換器相比，Kd2600的“模塊化設計，插板式結構，熱備份雙電源”的設計方法是獨一無二的，完全與國際上知名品牌的設計方式一致。所謂“模塊化設計，插板式結構”是指電路板間獨立走線，系統內所有的電路板均支持熱插拔，隔離度高，具有極強的抗串?dāng)_能力。當矩陣出現故障時，更換有問題的電路板即可，為系統維護和擴展帶來了極大方便�！盁醾浞蓦p電源” 是指系統平時有兩個電源同時平均供電，當其中一個電源出現問題，另一電源可立即支持系統正常工作，保障系統無電源隱患。

    Kd2600大型AV矩陣切換器在切換的全過程中采用場逆程切換，切換時幾乎無抖動。矩陣具備RS-232接口可以進行級聯擴展，同時支持多種遙控面板或控制軟件進行遠程控制。矩陣系統的主機具有掉電記憶功能，保證斷電后數據永不丟失。視頻切換輸入AC/DC恢復方式可選，輸出采用視頻高速運放，確保圖像信號質量，電路采用無變壓器平衡式輸出，保證優良的共模抑制比，具有寬頻響、低失真的特點。

    目前大連科迪Kd2600大型AV矩陣切換器中64×64、96×64、128×128等型號已經在各種不同領域工程中被廣泛應用，在國內大型矩陣產品中Kd2600系列不但擁有極高的性能，它的價位也低于國內外眾多品牌的矩陣，在市場上具有絕對的競爭優勢。
