信號轉換器－信號不兼容不再是問題

導讀

　　信號轉換器通常是指轉換視頻信號的水平和垂直掃描頻率使計算機和普通電視信號相互兼容。在這里是指將計算機信號（工作站、個人電腦、蘋果機）圖象顯示在電視機上，或記錄為錄影帶。信號轉換是對應計算機信號與電視信號不兼容問題而誕生的。

　　當兩種需在連接的設備在沒有相同的接口連接的條件下，信號轉換器作為一種中介設備的出現的中間設備，用來實現兩者的互聯。視頻轉換器能夠?qū)崿F(xiàn)視頻信號的轉換,還可以處理視頻信號，減少視頻信號轉換的損失!目前市場上的視頻轉換器種類很多，不過，一般圴是指復合端口、Y/C端口、YUV、DV、SDI、S-Video端子、VGA的信號進行互轉，主要是模擬與數字信號的互轉，DVI與YUV分量信號的互轉，VGA電腦信號與視頻信號的互轉等等。

　　其中模擬與數字信號的互轉中最見的有VGA-DVI以及AV-VGA的轉換，VGA-DVI 轉換器可以將輸入VGA模擬信號(D-Sub15接口)轉成數字DVI輸出；AV轉VGA視頻轉換器，是將模擬AV及S端子視頻信號轉換成VGA信號。習慣上，接駁數據連接線孑L狀的一端為母，而針狀的另一端則為公。如：DVI轉VGA，則DVI端為公，VGA端為母；VGA轉DVI，則VGA端為公，DVI端為母。

　　另外，值得提出的是，因?yàn)檗D(zhuǎn)換器是主要作用是為了實現接口的統一而出現的，因此，在國內有些人有這樣，認為接口的驅動距離越遠越好�？茖W(xué)的說，接口的驅動距離與圖象質量是成反比的，即距離越遠，圖象質量越差。而且驅動距離并不是接口所追求的主要功能，而是圖象傳輸?shù)牧硪魂P(guān)鍵設備--線纜的主要指標，由電纜的電氣指標及線徑來決定。而且模擬信號的傳輸距離至今難以突破。

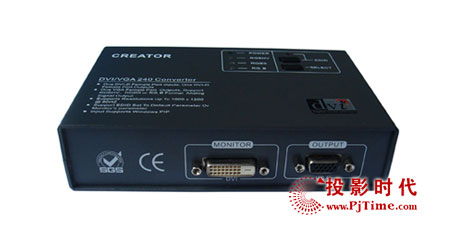

快捷DVI/VGA240轉換器

　　現在市面上有很多的圖像顯示設備都具有DVI接口，但其價格比較貴,不能滿足工程的需求�？旖軩VI/VGA 240轉換器就是專為解決這類工程問題而設計的，該設備能夠把DVI信號轉換為RGBHV（紅綠藍行場）、RGBS（紅綠藍+復合同步）或RGsB（紅綠藍，同步在綠路）的格式信號。也可用來把高分辨率和刷新率的DVI信號轉換為適合模擬顯示器顯示的RGBHV、RGBS或RGsB格式信號。

　　在實際工程應用中，從提高系統質量來看，整個系統全部采用數字化是一個很不錯的辦法。但是整個系統的成本將十分昂貴。為了既能提高系統的質量，又能降低系統成本，可以在系統中使用DVI信號來進行傳輸和處理。通過本設備把DVI信號轉換為模擬RGBHV、RGBS或RGsB的格式信號，再送模擬顯示器進行顯示。

　　產品特性：

1.輸入分辨率高達1600×1200@60Hz；
2.輸出支持RGBHV、RGBS和RGsB三種方式；
3.輸入信號指示；
4.可以設置為后端顯示器的EDID參數或默認的EDID參數；
5.輸入支持Windows即插即用；
　備注:----EDID：VESA規定的顯示器識別數據標準。

　　除VGA/DVI-240外，快捷公司還有一款型號為VGA/DVI-250的轉換器，該產品主要針對工程應用系統中，全部采用數字化與成本昂貴之間的矛盾設計。隨著數字技術的發展和推廣，大部分中高檔的信號處理和顯示設備都具有可視化數字信號接口（DVI口），這為實施數字化工程提供了可能。但是由于諸多因素的限制，即使采用了數字化系統，也有很多場合需要把模擬計算機顯示器用的模擬信號送入數字系統中，VGA/DVI-250轉換器是為解決這一問題而設計的產品。該設備可以把模擬的RGBHV或RGsB信號轉換為DVI信號。為了方便工程應用，VGA/DVI-250還具有一個數字信號輸出口中任意選擇一個進行輸出。

兆科 CVGD-01 VGA─DVI信號轉換器

兆科 CVGD-01 VGA─DVI信號轉換器

    作為一種新興的技術、DVI的應用越來越引起人們的重視。DVI技術是在液晶、等離子等數字化顯示技術日益普及的背景下產生的。為了減少模擬到數字的轉換環節，很多新型的顯示器增加了DVI輸入口，計算機顯卡也相應的有DVI輸出。在新老設備同臺獻技，眾多廠家竟相爭輝的時代，為了順利的實現各種設備的互連， DVI傳輸與轉換設備應用而生。為了適應顯示科技發展的需求，兆科研制出了系列DVI產品。兆科DVI產品有DVI-VGA轉換器、VGA-DVI轉換器、DVI分配器等。

    CVGD-01為計算機VGA信號到DVI信號轉換器。本機有2個可選擇的VGA輸入接口，可通過面板按鍵選擇輸入，也可通過RS-232控制口進行切換，還可通過選配遙控器進行切換。輸出為1路DVI-D接口。該轉換器內置計算機系統，可自動識別輸入信號模式，并自動調節設備的有關工作參數，與輸入信號同步。本機可支持VGA、SVGA、XGA、SXGA、UXGA顯示模式，最高分辨率1600×1200@60HZ。

格芬DVI-ADC、DVI-VGA

　　格芬公司最早主要是生產計算機外圍延長設備，后來逐漸擴展生產相關的產品系列，如可以從一個工作臺訪問多個信號源的切換器、分配放大器、轉換器和電纜。在信號的轉化上，格芬推出了兩款產品，一種是DVI到ADC的轉換器，用于連接DVI計算機到數字ADC顯示 ；另一種為DVI到VGA轉換器用來把數字DVI-D信號轉換成模擬VGA信號。

DVI到ADC轉換器（連接DVI計算機到數字ADC顯示）

DVI到ADC轉換器連接15寸、17寸、20寸、22寸和23寸的平板顯示器到DVI信號。

性能：
           支持所有的裝備DVI接口的計算機（包括蘋果機和PC機）
           支持支持蘋果機ADC接口的平板顯示器
           輕便、小巧
           通用電源
           即插即用

技術指標：
           視頻放大器帶寬：1.65 Gbps
           輸入視頻信號電平：1.2 volts p-p
           輸入DDC信號電平：5 volts p-p (TTL)
           單路連接信號范圍：1080p/1920x1200
           DVI接頭：DVI-I 29針 母頭（純數字）
           ADC接頭：JAE 31針 公頭
           電源：24V DC
           功耗：60 watts (最大)
           尺寸：2.75Wx1Hx4.5D 英寸
           運輸重量：5 lbs

DVI到VGA轉換器（把數字DVI-D信號轉換成模擬VGA信號）

　　DVI到VGA轉換器非常方便的把一個數字DVI輸出連接到老的模擬VGA顯示器上


性能：
         連接DVI-D接口計算機，輸出到SVGA監視器或者投影機
         支持1920x1200 60Hz分辨率
         支持DVI顯示器的DDWG標準
         安裝快捷

技術指標：
         DVI視頻放大器帶寬：1.65 Gbps
         VGA視頻放大器帶寬：350 MHz
         輸入視頻信號電平：1.2 volts p-p
         輸入DDC信號電平：5 volts p-p (TTL)
         單路連接信號范圍：1080p/1920x1200
         DVI接頭：DVI-I 29針 母頭（純數字）
         VGA接頭：HD-15針 公頭
         電源：5V DC
         功耗：5 watts (最大)
         尺寸：2.75Wx1Hx4.5D 英寸
         運輸重量：5 lbs


TV One-Task 系列之DVI-VGA轉換器

    TV One-Task 系列之DVI-VGA轉換器為TV One新一代產品，專門為客戶只需要單純轉換時而設計的機器。型號1T-VGA-DVI轉換器可轉換VGA訊號至DVI訊號；而型號1T-DVI-VGA則轉換DVI訊號至VGA訊號。機器本身支援多種的PC 及 HDTV輸出/入解析度，且輸入解析度可由RGBHV 或 YPbPr格式下被自動偵測。

    型號1T-VGA-DVI轉換器并且還可支援YCbCR 480i YCbCr轉換至PC 或HDTV下的DVI 格式。輸出的解析度(resolution)及更新頻率( refresh rate) 可由面板上的按鈕做選擇。其他例如對比(Contrast) 、亮度(Brightness)、顏色（Color）、R-G-B Levels 及垂直/水平位置的調整，都可借由OSD來做控制。兩款型號的機器皆為5VDC電源，變壓器本身也是輕薄短小�？蛻粢部蛇x用TV One的Z-PLUS電線搭配使用，使機器得到最佳的表現。

DVIT-GD利國DVI信號轉換系列

    DVIT-GD可以把模擬的RGBHV或RGBS信號轉換為DVI信號。為了方便工程應用，本設備還具有一個模擬環出口（15HD型）。

    DVIT-GD輸入可支持即插即用、支持信號輸入檢測功能；帶有斷電現場保護功能；支持一個數字輸出口（DVI-D）；自動檢測負載，無負載自動關閉輸出；模擬輸入口支持RGBHV和RGBS輸入；輸出信號符合DDWG組織規定的DVI1.0標準；使用模擬輸入口時，設備自適應設備支持的標準信號；數字輸出口最高支持分辨率達1280×1024×60Hz；支持一個模擬輸入口（15HDF）和一個模擬環出口（15HD）；在模擬輸入方式下可以調節圖像亮度、對比度、時鐘相位、象素時鐘頻率、水平位置和垂直位置；模擬輸入口支持VESA組織規定的計算機顯示器時序標準1.8版本，最高分辨率達1600×1200×60Hz；可以設置為后端顯示器的EDID參數或設置為默認的EDID參數（并取顯示設備和本設備的EDID的公共集）。

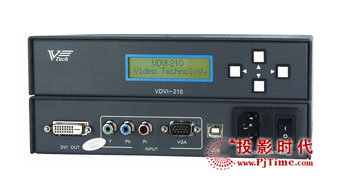

VDVI-210 V-TECH信號轉接器

VDVI-210 V-TECH信號的轉接器

　　VDVI-210 是 V-TECH 新開發的模擬計算機視頻信號轉為數字 DVI 信號的轉接器， VDVI-210 滿足數字輸入端口的大屏幕投影設備接收模擬計算機視頻信號的需要，同時 VDVI-210 可以將傳輸?shù)?DVI 信號輸送到 20 米 以外， VDVI-210 同時具有 YPbPr 視頻信號輸入端口，使其具有二入一出功能。

特性 :
　  LCD 狀態選擇與顯示功能
　  VGA 輸入口最高分辨率達 1600 × 1200 × 75Hz
　  二入一出選擇輸出功能
　  預存多種解析度格式 , 任意選擇
　  一個 HD15 型計算機信號輸入口和一個 YPbPr 視頻信號輸入口
　  一個 DVI-D 輸出口
　  輸出信號的傳輸距離達到 20m
　  YPbPr 輸入口最高分辨率達 1080P60
　  后端顯示器即插即用，自動檢測負載，無負載自動關閉輸出
　  可以調節圖像亮度、對比度、時鐘相位、水平位置和垂直位置
　  帶有斷電現場保護功能
　  可以通過 USB 口操控設備
　  可以設置為后端顯示器的 EDID 參數或設置為本設備的 EDID 參數

CREATOR HDMI-270轉換器

    CREATOR HDMI-270轉換器的推出，為需要把HDMI信號轉換為模擬、數字顯示及模擬音頻輸出的多媒體應用工程提供了可能。HDMI-270轉換器能夠把HDMI信號轉換為1路DVI數字視頻、1路VGA(RGBHV紅綠藍行場)模擬視頻信號，以及1路高保真模擬立體聲輸出。此設備并同時支持1路HDMI信號輸出。

    如系統中使用HDMI-270轉換器，可以實現不全部使用具有HDMI的設備，照樣可以輸出由HDMI信號轉換出的高清視頻：優質、清晰、高達1080p的HDTV分辨率；1920x1200@60Hz的計算機分辨率，及通透、清晰的立體聲，既能提高系統的質量，又能降低系統成本。

    該設備支持一路HDMI信號輸入, 輸入均衡距離最大可達15米。支持1路HDMI信號輸出,采用HDMI-A端子輸出，輸出傳輸距離最大可達15米。支持1路DVI-D全數字視頻端子輸出。提供1路VGA模擬視頻端子輸出。具備1路高保真模擬立體聲音頻端子輸出。

CREATOR HDMI-260轉換器

CREATOR HDMI-260轉換器

    HDMI-260轉換器的推出，為需要把模擬RGBHV信號或數字DVI視頻信號，以及模擬音頻信號復合到數字系統中的多媒體應用工程提供了可能。它可以使整個多媒體系統實現全數字化。

    該設備支持把1路模擬的RGBHV或1路數字DVI信號，以及1路模擬音頻立體聲信號復合到1路HDMI信號中，同時，HDMI輸出傳輸距離最大可達15米；長距離傳輸也不成問題。此外，HDMI-260還具備信號輸入指示，更好的判斷系統信號出現的問題。

    支持按鍵調節參數，當視頻輸入為模擬VGA信號時，支持采樣頻率、相位及圖像水平、垂直位置調節，支持像素時鐘頻率為24M Hz～165M Hz，采樣頻率高達192K，給現場維護帶來極大的方便。此設備支持信號標準高達1600×1200@60Hz；支持模擬立體聲音頻輸入；每通道帶寬為20Hz～20KHz。

科迪 GDC6001 VGA到DVI轉換器

    科迪KD6000系列信號分配器產品是大連科迪推出的全系列，多功能的信號處理系統，可以提供視頻、音頻、VGA、RGBHV、數字DVI信號的分配、驅動、轉換等多種AV系統中必須的全系列信號處理接口產品。其中，GDC6001是一款由VGA到DVI轉換器，該設備將計算機模擬VGA信號送入數字系統轉換成DVI信號，也將的模擬的RGSB信號轉換成DVI 數字信號。

    GDC6001支持信號標準高達1600*1200@60HZ，1路模擬RGBHV或RGSB輸入，1路模擬輸出和1路DVI輸出，支持采樣時鐘頻率，相位以及圖像水平和垂直的調節。

    另值得一提的是科迪KD6000系列產品的接口模塊均采用模塊化設計，插板式結構，組成活，機箱包括便攜式、1U、2U、3U等多種規格，2U及3U機箱的供電系統標配為熱備份雙電源。

    除 GDC6001外，科迪還有一款DGC6001型產品，用于將計算機DVI數字信號轉換為RGBHV或后RGSB格式的信號，支持信號標準高達1600*1200@60HZ，1路DVI數字信號輸入，1路VGA輸出，1路DVI輸出用于監視。

格芬HDMI與DVI＋音頻適配器

HDMI 到 DVI＋音頻適配器    型號：EXT-HDMI-2-DVIAUD

    HDMI到DVI＋音頻適配器是將HDMI信號轉換為家庭影院所需要的數字視頻和Toslink數字音頻，從而將數字音視頻設備整合到現代家庭影院中。這個適配器將HDMI家庭影院設備或HDMI視頻信號和DVI監視器連接起來。適配器還可以將數字音頻解嵌出來，以達到完全DVI音視頻效果。使用HDMI到DVI＋音頻適配器家庭影院設備和電腦系統可以輕松的連接到任意DVI顯示器，以達到完全數字視頻和音頻的體驗。
