“十年”經驗造就精湛技術-金達萊電子

AV視音頻矩陣

    濟南金達萊電子技術有限公司（原山東大學多屏幕微機研究所）是全國專門從事計算機多屏幕接口技術研究的，集科、工、貿為一體的科研單位之一。數十年來，金達萊公司堅持貼近市場自主研發，在計算機系統結構、總線技術、接口技術、工業自動化技術、圖象處理、EDA工程等方面取得了多項專利技術和省、部級鑒定的科研成果及一大批工程應用成果，在集成電路設計，電子系統設計領域有堅實的基礎研究。

　  濟南金達萊公司堅持基礎研究和應用研究相結合，在多屏幕顯示專利技術上衍生出多屏幕微型計算機、KVM多機共享器、VGA矩陣切換器、視頻矩陣切換器、音視頻矩陣切換器、多屏幕驅動器、視頻網線傳輸放大器、IC集成電路開發系統等一系列電子產品�？梢詮V泛應用于多媒體會議室、多媒體教室、調度指揮系統；涉及軍工，化工，電力，電信，金融，交通，科研，教育，氣象，醫療等領域。

    據介紹，中國賽寶山東實驗室和山東省電子產品監督檢驗所對金達萊公司矩陣系列產品進行檢驗，對抽檢樣品進行了7大項17小項檢測項目進行了嚴格檢驗。全部檢測合格，部分參數特別良好，達到廣播級水平。優質的產品是在“嚴格器件選擇，精工組織生產，科學調試檢測，高溫老化淘汰”的條件下生產出來的。

    濟南金達萊電子技術有限公司生產的32X32 大矩陣多次在市場競爭中獲勝。據悉，上海，濟南多家公司應用金達萊公司生產的大規模矩陣于視聽工程中，喜獲成功。工程實踐表明金達萊公司大規模矩陣在工程現場表現性能穩定，圖像清晰，無串?dāng)_現象，安裝方便，控制靈活。深受施工人員的喜愛。

    AV視音頻矩陣是電視信號、DVD信號、攝錄像機信號的切換轉接設備。濟南金達萊公司生產的AV視音頻矩陣設備測試表明達到廣播級標準。并已經廣泛應用電視臺、多媒體教學系統中。

    產品型號：AV30804

金達萊AV視音頻矩陣系列規格參數型號

AV視音頻矩陣系列技術參數：

 〖視頻信號〗

 ［帶　　寬］: ≥300MHz
 ［頻　　響］: ≥98% flag
 ［信  噪  比］: 優于73 db
 ［微分增益］: ≤0.3%
 ［微分相位］: ≤0.6度
 ［輸入信號］: 0.5～2 VP-P

 ［輸入阻抗］: 75Ω
 ［輸出阻抗］: 75Ω

 〖音頻信號〗
 ［頻響范圍］: ≥ 0.05db
 ［失真范圍］: ≤0.2%
 ［信  噪  比］: ≥66 db
 ［輸入范圍］: ±5.3伏
 ［輸出范圍］: ±5.3伏

 ［RS232/紅外遙控］: 10米

 〖其　　他〗
 ［控制方式］: RS-232串口/紅外遙控
 ［輸入電源］: 220 V±10％
 ［功　　耗］: ≤30 W
 ［機箱尺寸］: 2U

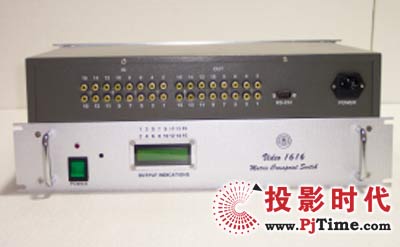

視頻矩陣切換器

金達萊

    在現代多媒體會議室和大型音視頻（AV）工程中，還有很多設備采用視頻接口輸出視頻信號，如攝像機、實物展臺、有線電視解調器、遠程視像會議、磁帶錄像機、DVD光碟機等，金達萊VIDEO視頻矩陣切換器專門用于視頻信號進行切換，可將多路信號從輸入通道切換輸送到輸出通道中的任一通道上并且輸出通道間彼此獨立。

    金達萊VIDEO矩陣切換器包括4-32路輸入等各種規格，具備與計算機聯機使用的RS-232通訊接口，還具有紅外遙控功能，非常方便在大型AV工程中進行控制。

金達萊 視頻矩陣切換器系列 規格型號列表

金達萊 視頻矩陣切換器系列 性能參數：

視頻

帶寬    ≥300MHz
頻響    ≥98% flag
信噪比    優于 73db
微分增益   ≤ 0.3%
微分相位   ≤0.6度
輸入視頻信號  0.5～２
輸入阻抗   75Ω
輸出阻抗   75Ω

電源  交流AC    220V±10%
功耗    ≤30W

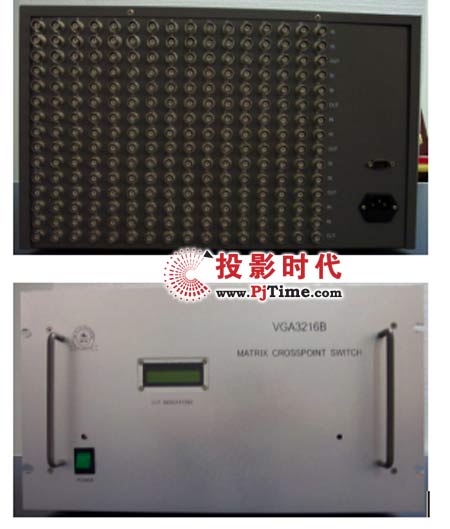

VGA矩陣切換器

    濟南金達萊電子技術有限公司生產的VGA矩陣切換器是多屏幕微機研究所自主設計研發的計算機視頻設備之一。有4X4、8X8、16X16、32X32、64X16等不同規格。用于VGA視頻信號的無失真交換傳輸。廣泛的應用于各種多媒體會議系統，調度指揮系統之中。

    主要產品型號有VGA3232B、VGA3216B、VGA2424B、VGA2416B、VGA1608B、VGA1616、VGA1608、VGA0804、；其中VGA3232B支持32路視頻信號輸入輸出；VGA1608B支持16路RGBHV信號輸入，8路RGBHV信號輸出；其它規格的命名依此類推。所有產品均采用RS232串口/遙控控制，輸入距離達10米，輸出驅動距離最遠可達50米。

VGA矩陣切換器相關技術參數

VGA信號
基準帶寬   ≥350
輸入信號幅度  0.5～２
輸入阻抗   75Ω
輸入阻抗   68～100Ω
電壓增益   ≤ 1
電流增益   ≥ 10
信噪比    77db

電源  交流AC    220V±10%
功耗    ≤30W

VGA+AD混合矩陣切換器

    濟南金達萊電子公司VGA+AD混合矩陣切換器將VGA輸入信號和音頻輸入信號（左右聲道）按客戶需要切換到輸出通道上。主要規格有8進4出、8進8出、24進8出等型號，VGA輸入輸出接口采用VGA15HDF接口，音頻輸入輸出接口采用AV端子，該系列切換器都同時具有RS232/紅外遙控/按鍵控制。

VGA+AD混合矩陣切換器規格型號

VGA+AD混合矩陣切換器技術參數

VGA信號

   基準帶寬   ≥350
   輸入信號幅度  0.5～２
   輸入阻抗   75Ω
   輸入阻抗   68～100Ω
   電壓增益   ≤ 1
   電流增益   ≥ 10
   信噪比    77db

音頻信號

   頻響2 范圍  ≥0.05db
   失真2 范圍  ≤0.2%
   信噪比    ≥66db
   輸入信號幅度范圍 ±5.3伏
   輸出信號幅度范圍 ±5.3伏
   RS232/紅外遙控  10米
   輸入阻抗   220Ω
   輸出阻抗   220Ω

   電源  交流AC    220V±10%
   功耗    ≤30W

多機共享器(KVM)系列產品

    多機共享器是多臺微機共用一個鍵盤、一個鼠標、一臺顯示器對多臺微機進行操作、顯示的外設管理設備；提供了一套外設訪問多臺計算機的工作方式。它安裝簡單，使用方便，節省了大量顯示器、鍵盤、鼠標；節省了空間和能源，是計算機集成系統的重要設備之一。

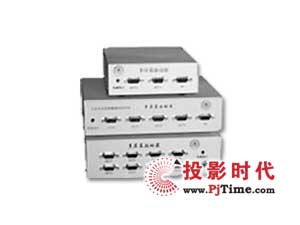

左為十六機共享器，右為KVMA8-1共享器

    濟南金達萊電子公司的多機共享器(KVM)系列產品是將計算機的鍵盤、顯示屏、鼠標設備動態的與多臺計算機組合，利用一套KVM設備控制2-16臺計算機，在系統集成領域擁有眾多的客戶群。

    金達萊電子公司的多機共享器(KVM)系列產品型號包括有四機切換、八機切換和十六機共享器。十六機共享器有 16路VGA視頻輸入，一路VGA視頻輸出；一路鍵盤入，16路鍵盤出；一路鼠標入，16路鼠標出；KVMA8-1共享器是8臺微機共用一個鍵盤、一個鼠標、一臺顯示器對8臺微機進行操作、顯示的外設管理設備；有“手動╱自動（鍵盤控制）”工作方式選擇開關，供不同使用目的的用戶選擇；可以級聯，可達到幾十臺計算機共享一顯示器、一鍵盤、一鼠標。具體產品型號如下：

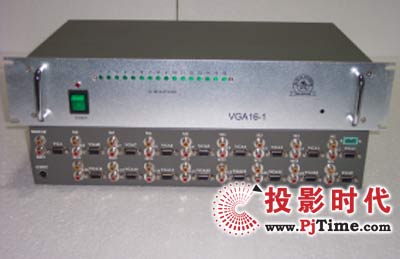

驅動器（分配器）系列

多屏幕顯卡系列

    多屏幕顯卡系列是濟南金達萊電子技術有限公司(多屏幕微機研究所)的專利產品，曾出口日本等國家，在多屏幕顯示領域是國內領先的研究單位之一。

濟南金達萊多屏幕顯卡產品系列

    目前，金達萊提供的 多屏幕驅動器有兩口、四口驅動器、八口驅動器、一分十六、一分二十四和一分三十二六種，各產品均支持產品串接，總計可驅動百余臺顯示器，長線驅動的距離不小于150米。

濟南金達萊驅動器（分配器）系列 產品型號

驅動器（分配器）技術參數

VGA信號

    基準帶寬   ≥350
    輸入信號幅度  0.5～２
    輸入阻抗   75Ω
    輸入阻抗   68～100Ω
    電壓增益   ≤ 1
    電流增益   ≥ 10
    信噪比    77db

    電源  交流AC    220V±10%
    功耗    ≤15W

FPGA設計、開發、教學、實驗設備

    濟南金達萊電子技術有限公司(多屏幕微機研究所)的研究領域涉及VHDL語言、集成電路設計、MPW流片，SOC開發。對高速PCB設計，數、�；旌螾CB設計有專長，集成電路開發實驗系統用于某大學，收到了較好的效果，具體產品有《數字集成電路設計開發系統》。

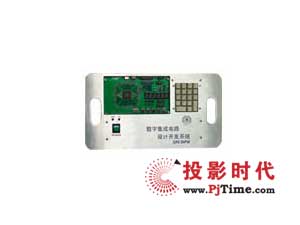

IC設計系統

　　《數字集成電路設計開發系統》在功能上提供學生HDL編程實驗，并兼顧中小企業電子產品開發實驗。目的是，使學生快速入門可編程邏輯系統。掌握VHDL設計技術、在系統可編程技術，學習EDA工程設計方法。

　　該系統不僅針對CPLD/FPGA入門實驗和簡單設計應用，而且對于程度較高的同學，該系統提供了極其豐富的功能單元和創造性的綜合實驗，同時該系統也是從事教學及科研的廣大教師和電子工程師的理想開發工具。

　　通過《數字集成電路設計開發系統》可完成多種組合/時序邏輯設計、接口邏輯子系統設計等基于FPGA/CPLD的多種電子設計實驗項目，其中包括常規電子系統、通訊系統和DSP系統的設計，以及移位寄存器、硬件乘法器、序列監測器、脈寬調制器、數控分頻器、RS232通訊、PC機至單片機至FPGA的雙向通訊設計、計算機原理組成實驗、電子設計競賽、EDA開發等硬件系統設計項目。

　　《數字集成電路設計開發系統》適應低電壓發展趨勢，采用ACEX1K系列EP1K30QC208-3低電壓芯片，內核工作電壓位3.3V。有效的降低了功耗。主要由以下幾個部分組成：6位動態掃描顯示電路、5個按鍵開關、擴展接口電路、內置數字小鍵盤、內置下載驅動電路、內置全局時鐘、可編程芯片的I/O接口焊盤等 。

VGA圖象遠距離傳輸收發器

    名稱：VGA1-2雙絞線收發器
    規格：VGA-NET
    發送端輸入接口：VGA15HDF接口
    發送端輸出接口：RJ-45接口（網線接口）
    接收端輸入接口：RJ-45接口（網線接口）
    接收端輸出接口：VGA15HDF接口
    調節方式：按鍵調節

視頻放大器

    發送端輸入接口：AV端子
    發送端輸出接口：RJ-45接口（網線接口）
    接收端輸入接口：RJ-45接口（網線接口）
    接收端輸出接口：AV端子

VGA圖象遠距離傳輸收發器技術參數
VGA
基準帶寬   ≥350
輸入信號幅度  0.5～２
輸入阻抗   75Ω
輸入阻抗   68～100Ω
電壓增益   ≤ 1
電流增益   ≥ 10
信噪比    77db

視頻
帶寬    ≥300MHz
頻響    ≥98% flag
信噪比    優于 73db
微分增益   ≤ 0.3%
微分相位   ≤0.6度
輸入視頻信號  0.5～２
輸入阻抗   75Ω
輸出阻抗   75Ω

電源  交流AC    220V±10%
功耗    ≤15W
