一、概述
位于青島高新區世紀廣場的青島國際會展中心，瀕臨大海，環境優美,占地面積250,000 m2。一期工程于2001年4月投入使用，二期工程于2006年8月完工投入使用，會展中心總建筑面積達到150,000 m2，是山東省規模最大的展館。
對于二期的青島國際會展中心來說，它在軟硬件上要求都相對較高，除了要迎合日新月異的客戶需求外，還要積極應用和整合新產品新技術，因此它采用的AV設備都是行業一流的，法國VITY集中控制系統也在這個項目中展露身姿。
二、VITY中控在項目中的應用

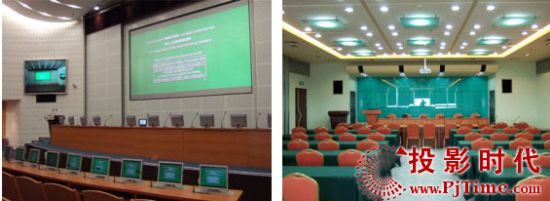

在青島國際會展中心項目中，法國VITY中控系統應用于7個會議室，覆蓋了二樓的多功能廳，三、四、五樓的大中會議室等。法國VITY集中控制系統控制房間內所有的AV設備及環境設施。會展中心中安裝了多臺網絡型合并式主機、網絡型插卡式主機、8.4寸無線雙向觸摸屏和12寸桌面式觸摸屏。通過VITY中控系統可以快捷、準確的控制會議室內的設備，使原本復雜的操作變得直觀簡便，減少了誤操作的可能，從而更好的保障了各個會議室的使用。
三、VITY中控在多功能廳的應用

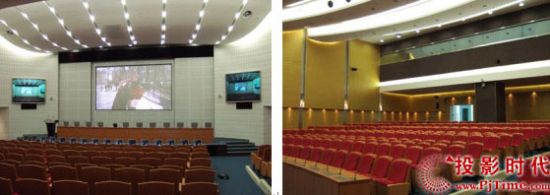

位于2樓的多功能廳是青島國際會展中心設備最齊全的房間，面積約為600多平米，可同時容納400多位觀眾，多功能廳調試完后曾為APPEC會議中小企業論壇提供過會議場所。此多功能廳通過法國VITY集中控制系統8.4寸無線觸摸屏和12寸桌面有線觸摸屏集中控制了幾乎所有的聲光電設備，控制設備清單及方式如下：
|
控制內容 |
控制方式 |
型號 |
|
正投 *1 |
RS232 |
BARCO/R9+ ，正投幕 16 ： 9 金屬幕 |
|
背投 *2 |
RS232 |
HITACHI/HX6500A ，背投幕 DNP/120 寸 |
|
調光系統 |
RS232 |
Dynalite Dimmer System |
|
音視頻矩陣 |
RS232 |
KRAMER/Lassen 3232vs |
|
RGB 帶音頻矩陣 |
RS232 |
KRAMER/ SierraPro 1616v5s |
|
媒體矩陣 |
RS232 |
BIAMP ，通過 NEXIA PM, NEXIA CS, NEXIA SP 三臺主機級聯，擴展成為一個大系統 |
|
同傳會議主機 |
RS232 |
TAIDEN/ HCS-4100MB/00 |
|
視頻切換臺 |
RS232 |
TAIDEN/ HCS-4310M |
|
攝像頭 *4 |
RS422 |
SONY/ EVI-D70P |
|
液晶升降屏 |
RS232 |
LEEMC/ 28 PC |
|
3 磁頭專業卡座 |
RS232 |
TASCAM/ AM302 |
|
DVD 機 |
IR |
SONY/ NS50P |
|
機架式 MD 機 |
IR |
TASCAM/ MD350 |
|
12 路電源綜合控制器 |
Relay |
KAIFA |
|
• 可以 通過 8.4 寸 WI-FI 雙向無線觸摸屏和 12 寸桌面式觸摸屏同時進行控制 • 為了保證每次操作準確無誤，系統要求 兩個觸摸屏反饋實時同步，比如投影機的狀態、媒體矩陣的狀態等 • 在控制媒體矩陣時，為滿足多功能廳不同場景的需求，系統實現調用多個音頻模式，并自動調節燈光到相應的場景模式等；同時還控制所有輸入輸出的音量調節、音頻矩陣切換等功能，每路音量的百分值真實并實時顯示在二個觸摸屏上。 • 本系統控制攝像頭是否實現與同傳會議系統聯動功能外，還通過一鍵式按鈕控制主席臺上話筒或觀眾席上話筒的全開，全關或單獨開關 • 通過視頻切換臺，對多個攝像頭的輸入輸出進行任意切換，并單獨控制 4 個攝像頭上、下、左、右，拉遠 / 近，調用及存儲預設控制； • 為了滿足操作者方更靈活地控制 32 進 32 出音視頻矩陣，控制系統通過多個變量編程方式，最大限度減少頁面及按鈕，通過 67 個按鈕即實現音視頻同步任意切換，純視頻任意切換，純音頻任意切換，方便了操作者的使用 • 為了滿足操作者方更靈活地控制 16 進 16 出制 RGB 帶音頻矩陣，控制系統同樣通過多個變量編程方式，最大限度減少頁面及按鈕，通過 35 個按鈕實現 RGB 帶音頻同步任意切換，純 RGB 任意切換，純音頻任意切換，方便了操作者的使用 | ||
得益于法國 VITY 集中控制系統靈活的配置方案以及編程軟件，我們?yōu)榍鄭u國際會展中心提供了最優性價比的方案，該多功能廳采用的 VITY 中控設備如下：
|
TACTUM CE366 |
8.4 寸雙向無線 WI-FI 觸摸屏 |
8.4 寸顯示，雙向無線通訊，采用 CF 卡存儲，含底座，充電器 |
|
TAC 12T |
12 寸彩色桌面觸摸屏 |
12 寸有線顯示，可通過網絡傳輸控制信號 |
|
MULTICUSTOM |
網絡型插卡式主機 |
可插入 3 張?zhí)厥饪刂瓶ê?8 張標準控制卡 |
|
MCM RS |
標準串口控制卡 |
擴展 2 路串口 |
|
MCM IRTX |
標準紅外控制卡 |
擴展 6 路紅外 |
|
MCM RL |
標準繼電器控制卡 |
擴展 8 路弱電繼電器 |
|
配件 |
包括無線接收器，紅外發射電纜，繼電器箱等 |
四、總結
基于如此復雜的 AV 設備以及個性化、特殊的控制需求，法國 VITY 中控以其高性價比的配置方案，穩定可靠的控制表現，整潔美觀的人機界面以及工程師的認真負責贏得了良好的聲譽。
法國 VITY 中控正以其歐洲 20 年的市場經驗及獨特的產品技術為國內 AV 控制行業提供了多一種的選擇及解決方案。我們期望以我們穩定可靠的產品質量及務實敬業的工作態度來不斷提高我們的影響力，并以坦誠進取的心態與諸多合作伙伴實現雙贏。
