雙絞線視頻信號傳輸解決方案

前言

ZY系列雙絞線視頻傳輸器：

    雙絞線視頻傳輸器（雙絞線視頻收發器）是利用五類網絡線纜代替同軸電纜，不僅解決了安防和視頻廣告工程中普通視頻電纜存在的遠距離傳輸信號嚴重失真和在復雜工業環境下的電磁視頻干擾問題，而且大大節約了線路建設成本，施工和維護也變得十分簡便，成為視頻監控工程在解決1-3公里中長距離傳輸問題上的一種最為經濟實用的辦法。

VGA傳輸器（VGA延長器）：

    VGA信號傳輸器,采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA信號的編解碼，接收端采用卓越的去加重、5段極點均衡補償和亮度、對比度控制，使SVGA的傳輸距離達到50米、100米、300米至500米或更遠。完全代替了原來用VGA信號放大器延長VGA信號的做法，VGA信號傳輸器廣泛應用于軍事演習,大型指揮系統,酒店KTV點歌系統,電梯液晶顯示系統,大型電廠圖像監控系統,大型會議顯示系統,電視臺背景大屏幕顯示系統,工業自動化遠程控制系統,火車站大屏幕系統,列車車廂顯示器，超市圖像音響的遠程傳輸，商務辦公樓多媒體廣告系統等

高清雙絞線視頻傳輸分配器：

     高清雙絞線視頻傳輸分配器廣泛應用于樓宇、賓館飯店、超市、商場等媒體播放系統中的視頻信號傳輸，國內首創采用高性能廣播級寬帶視頻大規模集成電路，使微分增益DG小于0.05%，微分相位DP小于0.050，帶寬達到6MHZ,很好地解決了采用雙絞線視頻傳輸方案的廣告機安裝工程的高頻補償難題，此設備同樣適用于HDTV信號的分配和傳輸。一路視頻輸入分成8路、12路、24路雙絞線輸出，作為發送器，在遠端廣告屏用接收器接收雙絞線傳輸?shù)牟罘中畔ⅲ�還原為視頻信號。

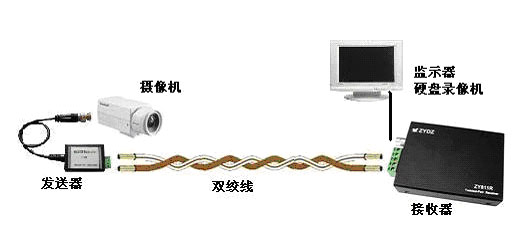

一路雙絞線視頻傳輸器方案

 1、一路雙絞線視頻傳輸器方案

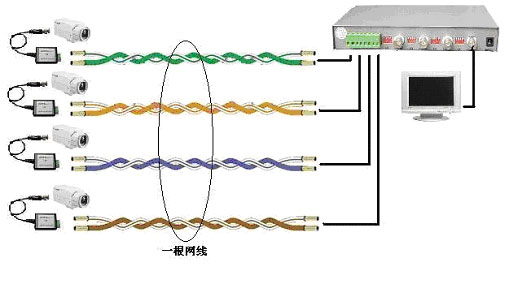

一路發送四路接收雙絞線視頻傳輸器方案

 2、一路發送四路接收雙絞線視頻傳輸器方案

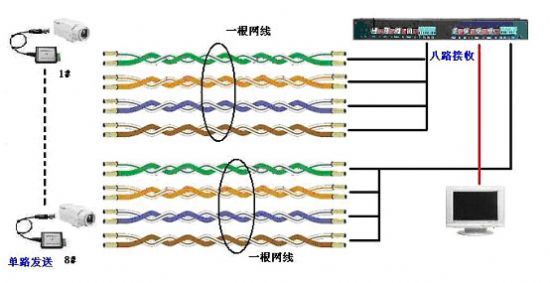

一路發送八路接收雙絞線視頻傳輸器方案

一路發送八路接收雙絞線視頻傳輸器方案

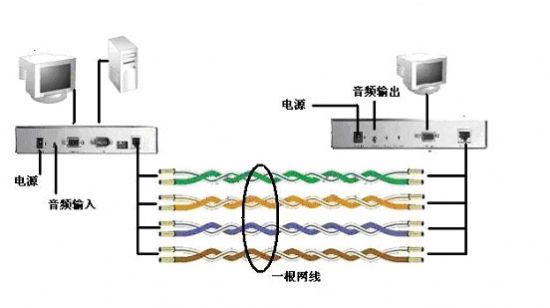

一路雙絞線VGA傳輸器方案

 一路雙絞線VGA傳輸器方案

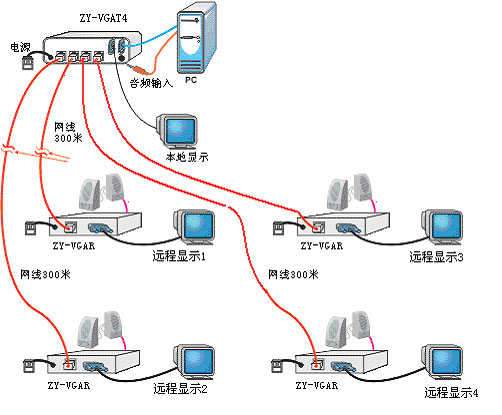

四路雙絞線VGA傳輸器方案

 四路雙絞線VGA傳輸器方案

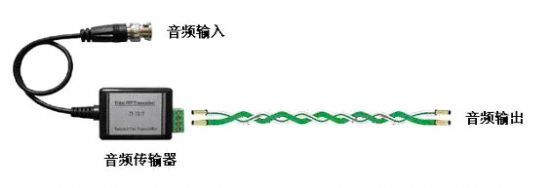

雙絞線音頻傳輸器方案

雙絞線音頻傳輸器方案
