YC-6950無線觸摸屏中控系統(套裝）

系統概述

一、

    在科技與社會飛速發展的今天，人們在日常生活和工作中占有和接觸的信息量越來越大，因此人們之間的信息交流和溝通也就變得越來越頻繁，越來越重要。商務談判、產品演示、來賓會見、領導蒞臨等等都是人與人之間多媒體信息的交流，要更好的達到目的就需要 “會議”來解決問題�，F(xiàn)代會議要的是簡潔明快的表達自己的意思，生動清晰的展示自己的產品，還要易于控制多變的現場環境等。形象的說就是我們需要高質量的音頻信號，高清晰的視頻動態畫面及圖像、實物資料，準確無誤的數據表達及一套實用高效的控制系統，以方便實現所有操作。這時的會議系統不但進入了有序的組織狀態，同時也保證了會議高效的進行，這樣的會議解決方案無疑是目前世界上最具有現實意義的會議組織的工具，我們將其稱為智能會議系統，系統拓撲圖如下：

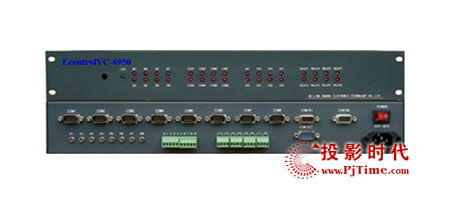

智能控制主機

二、Econtrol6950SystemControl

    整個系統以中央控制器為核心。它以控制總線與各個設備相聯接，接受操控者發出的控制要求，然后向各個延伸控制設備及被控設備發出控制指令。所有控制功能通過專用系統軟件編程而成，具體控制可通過彩色液晶觸摸屏或普通PC機實現。其操作界面根據用戶的實際要求，設置得直觀而易于理解(全中文、圖形模塊化)、操作。

   控制效果：

    ◇可根據需要控制各類視音頻設備的操作(如投影機上的各種功能調節，如亮度、對比度、電腦/視頻畫面轉換、錄象機的功能控制，如播放、快進、快倒、暫停、停止、錄音、錄象等功能及對設備進行設置等高級調整)；

    ◇可根據需要，通過對各類專業矩陣及相關設備的控制，完成各類音／視／計算機信號的切換、調整信號通路；

    ◇可通過音量控制盒完成對音量的控制；

    ◇可對會議中心之白熾燈進行分路無級調光，也可對日光燈組進行開關控制；

    ◇通過繼電器控制器，完成對電動窗簾、電動屏幕的控制以及電磁鎖的開關和通電單透玻璃的控制；

    ◇中央控制設備可隨不同需要而設計程序，如各種燈光模式，調光速率， 口令保護使用權等，配合實際使用情況現場調整。更可按用戶的特定需求，編寫連動操作程序，只需一個指令便能完成多個動作。

    技術參數：

1)采用開放式的可編程控制平臺，人性化的中文操作界面；
2)采用最新32位內嵌式處理器，處理速度可達300MHZ；
3)采用可編程邏輯陣列電路，運行速度更快，系統更穩定；
4)主機內置100K大容量FLASH存儲空間；
5)全面支持第三方設備及控制協議；客戶可自行設置多種控制協議和代碼；
6)8路獨立可編程RS-232控制接口，可以收發RS232、RS485、RS422格式數據
7)8路獨立可編程IR紅外發射口模塊
8)2路RS-232控制接口輸入，用于觸摸屏/計算機控制和多臺主機設備級聯
9)8路I/O開關量輸出接口，方便接入計算機等開關量控制的設備
10)8路繼電器控制接口，可以完成電動屏幕/窗簾/燈光/設備電源的控制
11)可擴展電源控制模塊
12)可從網上下載各種投影機設備的紅外/串口代碼庫
13)采用國際流行全貼片式(SMT)生產工藝
14)全制式環保電源(110V-240V),適合任何地區

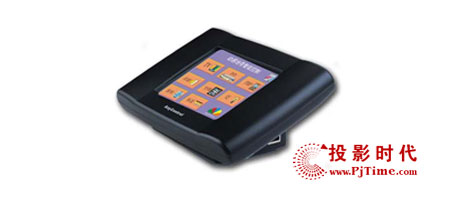

無線彩色觸摸屏

三、EcontrolATS57CW：

    桌面式高檔無線彩色觸摸屏控制器，可方便地編制和動態下載多語言的控制畫面和信息畫面。通過無線方式和紅外方式完成對設備的控制，無線控制可視距離可達120米，紅外學習功能即學即用。ATS57CW外形設計流暢，屏幕鮮艷亮麗，是會議室、多功能廳、智能家居等高檔智能控制的理想選擇。

    技術參數：

>顯示尺寸：5.7英寸
>顯示方式：256色透射式點陣液晶屏
>分辨率：320*240

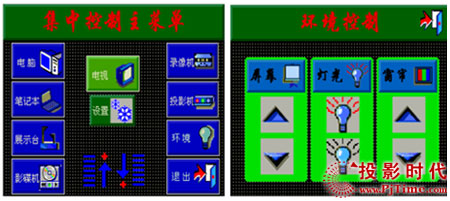

>用戶界面：圖形界面，用戶可編輯，支持圖片、圖形、文字
>內存：16M可升級  2M Flash
>控制方式：無線RF射頻、紅外
>RF頻率　：433MHz
>電源：DC 12V
>數據下載：RS232，配專用連接線
>控制距離：無線100米
>待機時間：60天
>使用時間：8小時以上

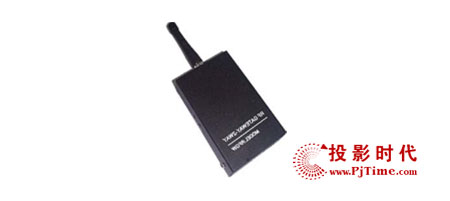

雙向無線收發器

四、EcontrolRFGW：

    RFGW雙向無線收發器配置一條與電腦聯接的串行電纜，一端為 9芯串行斷，聯接電腦主機，一端為RJ45端，聯接無線收發器。

    技術指標：

電壓：5-7V
工作電流：<200mA
RF無線發射：雙向，418MHZ
適用距離：對視距離120米
尺寸：76（長）×198（寬）×26（高）
沒有天線：76（長）×119（寬）×26（高）

電腦矩陣

五、EcontrolVGA/A8*4

    VGA系列矩陣切換器是專門為計算機視頻信號以及高分辨率RGBHV信號的顯示切換而設計的高性能寬帶矩陣開關設備，該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    •兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV
　　•超寬帶技術設計，350M（－3dB）的滿載RGB視頻帶寬
　　•采用數字同步識別處理（DSIP）技術
　　•采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
　　•采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、RS232控制切換
　　•可機架安裝的標準機箱

    同系列產品型號：

    VGA/A-4*4 VGA/A-8*4 VGA/A-8*8 VGA/A-16*8 VGA/A-16*16 VGA/A-32*32

電腦矩陣

五、EcontrolVGA/A8*4

    VGA系列矩陣切換器是專門為計算機視頻信號以及高分辨率RGBHV信號的顯示切換而設計的高性能寬帶矩陣開關設備，該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    •兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV
　　•超寬帶技術設計，350M（－3dB）的滿載RGB視頻帶寬
　　•采用數字同步識別處理（DSIP）技術
　　•采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
　　•采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、RS232控制切換
　　•可機架安裝的標準機箱

    同系列產品型號：

    VGA/A-4*4 VGA/A-8*4 VGA/A-8*8 VGA/A-16*8 VGA/A-16*16 VGA/A-32*32

音視頻矩陣

六、EcontrolAV8*4

    AV系列矩陣切換器是專門為視音頻信號的顯示切換而設計的高性能智能矩陣開關設備，該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    •兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB
　　•寬帶技術設計，100M（－3dB）的滿載視頻帶寬
　　•采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
　　•采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、RS232控制切換
　　•可機架安裝的標準機箱
　　•多組全局預置，掉電自動保存

    同系列產品型號：

　　AV-4*4 AV-8*4 AV-8*8 AV-16*8 AV-16*16 AV-32*32 AV-64*64 AV-128*128

配置清單

七、Econtrol6950無線觸摸屏中控系統（套裝）
