學校網絡化多媒體課室方案

　　投影機：投影機的選購上一定要貼合教學之用，不要貪圖太多花哨功能而要實在。筆者覺得教育機應該非常注重三點：

    一是優秀的散熱能力，因?yàn)榻虒W(xué)需要長時間地投影。因此相應地就需要具有超長壽命燈泡的投影機。

    二是優秀的防塵能力，由于教育用機大都采用吊裝，容易上塵，因此需要選用防塵做得較好的投影機。這樣相應地就與品牌的售后有關，因?yàn)橥队皺C(jī)再怎么能防塵也需要清洗，那么像學校就更需要有定時上門的服務。

    三是人性化的功能。如一鍵自動調節梯形及畫面品質、自動保存用戶設置、無線鼠標功能、斷電保護功能等。一鍵自動調節梯形是為了有時候投影機的設置被搞亂了，就需要快速調節好。自動保存用戶設置是在不同用戶有不同設置需求的情況下，自動保存用戶設置可以直接在下次投影時調出自己的設置就行了，非常的方便快捷。無線鼠標功能使得教師可以不必死死地固定在計算機前，而可以通過投影機的遙控器來實現同時控制電腦和投影機。斷電保護功能是預防某些教師不太懂得投影機不能即時斷電，因?yàn)楹芏嘟處熡猩贤暾n直接把整個電源都關上來的習慣，如果真這樣，不用幾次投影機就報銷了。而且最好能在相同價錢的檔位上選擇有 RGB 輸出接口的投影機，有時候需要同時輸出多一個或多個投影畫面。像松下 PT-U13X 、 NEC 265+ 、日立 6500 、明基 8235 等機型都不錯。

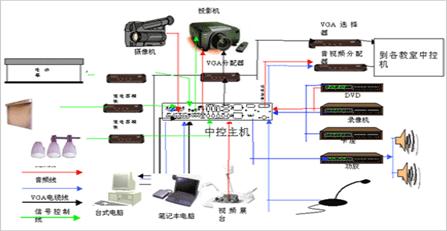

解決方案全圖

中控系統：個人推薦快思聰智能型多媒體中央控制系統。其具有穩定而強大的功能

     1 、多媒體顯示系統的控制：通過主機後的串口（ RS232/RS422/RS485 埠），控制投影機的所有功能，如開 / 關機、對視頻圖像、計算機圖像的切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉。通過 CNPCI-8 （ 8 路強電繼電器），控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，電動吊架和屏幕自動下降，投影機關時電動吊架和屏幕自動上升。可以利用 TPS-4500V 的視頻預覽功能，在將視頻經投影機投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。

     2 、 實現 A/V 系統的控制：通過主機後的串口（ RS232/RS422/RS485 埠），控制 VGA/RGBHV 榘陣（ A/V 榘陣）自動選擇計算機的圖像輸出到投影機，并且投影機自動切換到 VGA 輸入；通過主機後的 IR （紅外）控制埠和 IRP2 （紅外發射棒），控制 DVD （錄像機、 MD 、實物展臺）的所有動作，如播放、暫停、停止等功能；并且可以自動將 DVD （錄影機、 MD ）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將 DVD （錄影機、 MD 、實物展臺）的聲音切換到功放。通過 ST-VC 音量控制器，控制功放輸出音量的大小。

     3 、 實現房間環境系統的控制：通過 CNPCI-8 （ 8 路強電繼電器），控制日光燈的開關，并通過 CLI-220N-4 （白熾燈調光器）調節白熾燈的亮度；并且能夠設置多種燈光模式預設（如會議模式、 A/V 模式、培訓模式等等），使得燈光迎合各種的場合需要。通過 CNPCI-8 （ 8 路強電繼電器），控制窗簾的開 / 合，迎合各種場合的需要；

　　通過 CNPCI-8 （ 8 路強電繼電器），控制投影機、 A/V 設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在投影機關機後預留足夠的時間給投影機散熱，然後才自動斷開投影機的電源；該系統配置了 2 個觸摸屏（ TPS-4500V 和 STI -1700C ）和 1 個面板（ CNX-B12W ），方便客戶使用：控制室操作人員使用 TPS-4500V ，可實現所有設備的控制；主席臺上使用 STI -1700C 操作，只完成一些簡單的操作；而 CNX-B12W 則安裝在門口，方便出入時操作，如剛進入時開燈。

     4 、 實現網路控制功能：利用快思聰提供的強大的 E-Control 功能，基於網路（ LAN 、 WAN ），利用計算機可以完成對本地設備的遠端監視、遠端同步控制、遠端維護等等功能，結合本地的觸摸屏控制，真正的達到完全智能化的控制、管理；其應用舉例如：通過網頁流覽器 Internet Explorer 訪問快思聰控制主機，可以完成對本地設備的遠端同步控制，介面完全跟本地的觸摸屏操作一模一樣；通過 LAN 集中記錄系統中所有設備控制活動，并生成 Microsoft Excel 檔；如何時打開投影機，從而評估最常使用的元件來簡化將來的設計，也可以根據使用頻率決定對設備的維護。

    視頻展臺：視頻展臺通常要求盡可能多地兼容輸入信號類型，而且接口要較豐富，清晰度要高。較有實力的品牌肯定是 JVC ，另外還有如東芝等。

    功放： 索尼 srp 系列專業功放，采用高質量的音響元件，如電源變壓器、電容、散熱片和功率三極管，加上簡單的電路設計和堅固的構造，具有更高的散熱性、穩定性與高品質。

    控制方案的成本的途徑其實很多，不過常用的還是在標準方案的基礎上，把一些不常用的設備端撤下，這樣確實來得非常直接，但相對也明顯表露了各種缺陷。最值得提倡的還是選用更優秀的核心系統來構建，利用高度集成控制，從而不僅可以減少不必要的重復建設，而且能夠更好地提高整個系統的效率。

來源：時代賢達科技
